Машина для снятия фаски с труб Promotech PRO-5 PB (ПРО 5 ПБ)

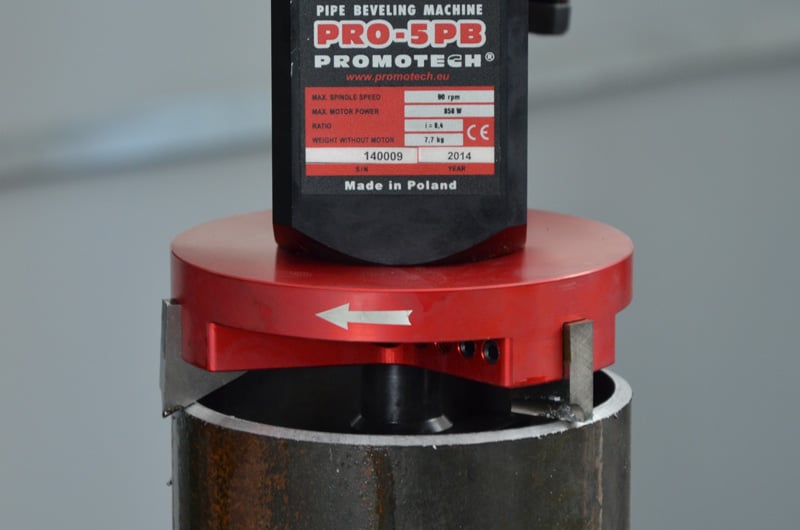

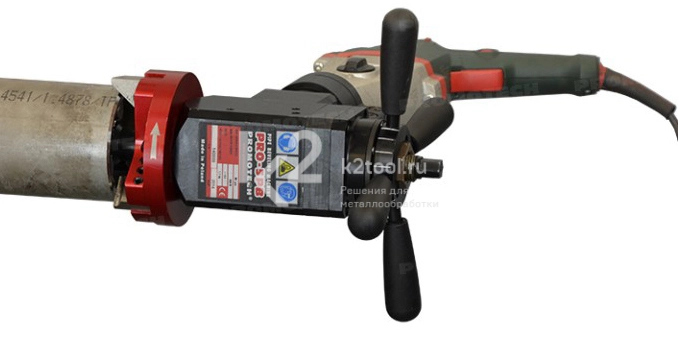

PRO-5 PB представляет собой удобный, портативный ручной инструмент для обработки торцов и фаски трубы фрезерованием. Обрабатываемый материал труб: углеродистые и нержавеющие стали, алюминиевые сплавы и медно-никелевые сплавы.

Макс. ширина стенки 12 мм для внешнего диаметра 114 мм

Внутренний диаметр 32–107 мм (опционально 25–32 и 107–133 мм)

Торцевание

Снятие фаски с внешним диаметром труб до 114 мм, опционально до 140 мм

Снятие фаски формы J

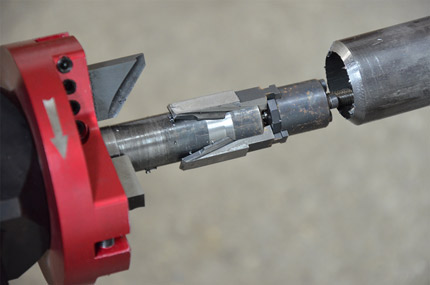

В зависимости от используемых резцов PRO-5 PB может выполнять снятие внутренней и внешней фаски, фаски формы J, внутреннюю калибровку труб с внутренним диаметром от 32 мм до труб с внешним диаметром 114 мм (опционально до 140 мм). Все операции по подготовке к сварке выполняются легко и быстро. Одновременно могут быть использованы 3 разных резца.

По требованию Заказчика машина может быть укомплектована пневматическим приводом высшего качества либо электроприводом с высоким крутящим моментом.

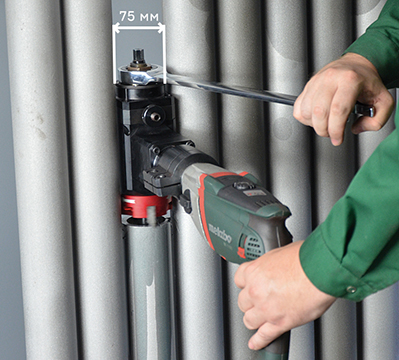

Дополнительная шпиндельная оправка ∅75 мм и гаечный ключ с трещоткой позволяет обрабатывать трубы в труднодоступном и ограниченном пространстве.

Технические характеристики

* Доступно с дополнительным комплектом дисков для шпинделя 140 мм.

Размеры

ПРО 5 ПБ с электроприводом	ПРО 5 ПБ с пневматическим приводом

Стандартный набор поставки ПРО 5 ПБ (без инструмента). Металлический ящик. Самоцентрирующий распорный вал для труб с внутренним диаметром 32–107 мм. 118 мм шпиндельная оправка. Кулачки (1, 2, 3, 4, 5, 6) — 3 комплекта. Набор инструмента. Баллон для СОЖ. Руководство по эксплуатации.

Дополнительные аксессуары

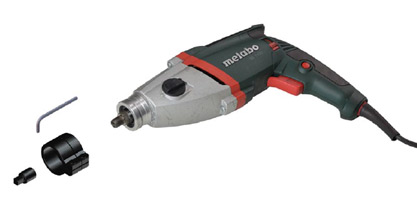

Электропривод 230 В с адаптером для подключения. Код: ZST-0472-16-00-00-0. Электропривод 230 В без адаптера для подключения. Код: SLN-000176. Адаптер для подключения электропривода. Код: ZST-0472-11-00-00-1.
Привод аккумуляторный. В комплекте 2 батареи 18 В, 5,2 Ач. Код: WRT-000021.	Пневматический привод. Код: NPD-0472-03-00-00-0.	Система подготовки воздуха. Код: ZST-000021.

Для работы в труднодоступных местах

75 мм шпиндельная оправка. Код: TRC-0472-12-00-00-0.
Гаечный ключ с трещоткой. Код: KLC-000045.

Для работ с малым диаметром труб

Вал малый распорный для работы на трубах с внутренним диаметром 25–32 мм. Код: TRZ-0472-21-00-00-0

Для работы с большим диаметром труб

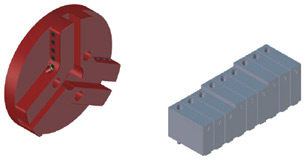

Дополнительный набор для работы на трубах с внешним диаметром до 140 мм, включающий в себя 140 мм шпиндельную оправку и кулачки (7, 8, 9) — 3 комплекта. Код: ZST-0472-15-00-00-0

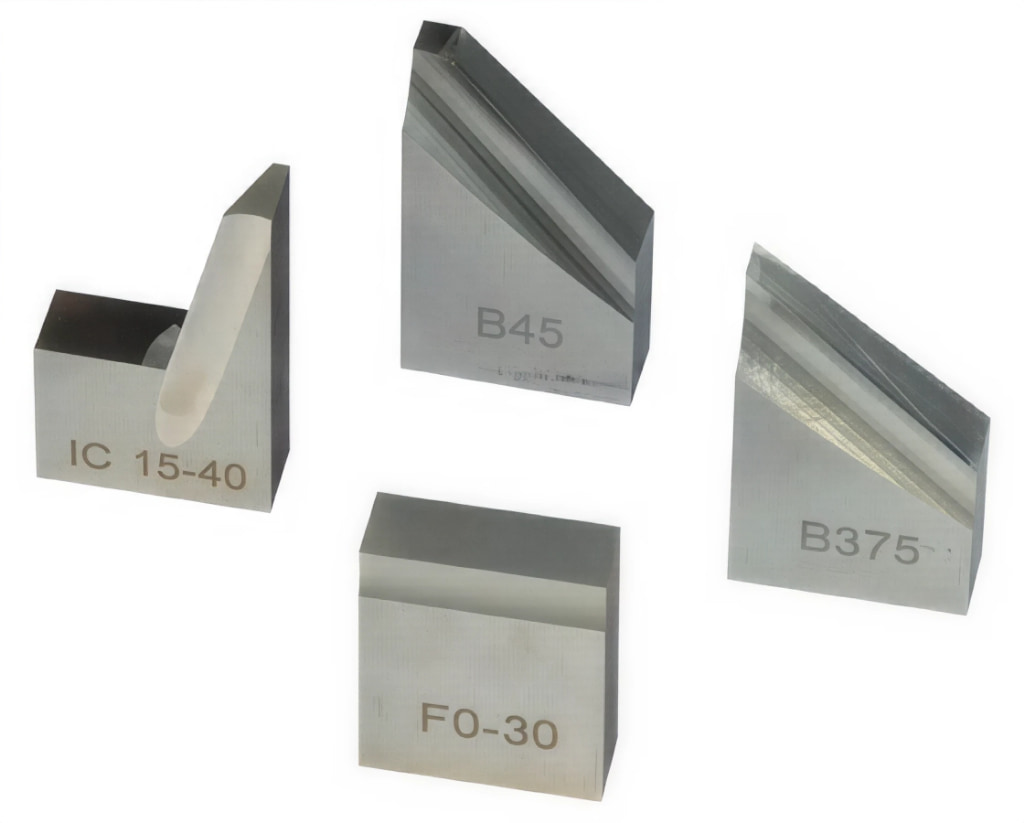

Резцы

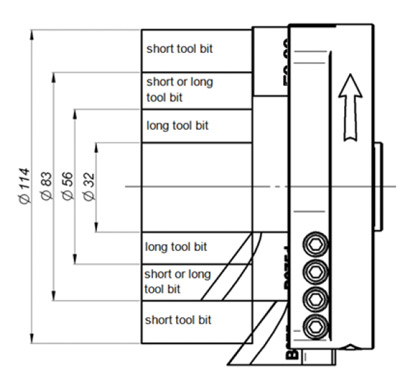

Широкий ассортимент резцов для различных типов работ	В зависимости от диаметра трубы с резцом для торцевания (угол 0°) применяется стандартный или длинный резец для снятия фаски

Резцы для торцевания

F0-30 0° Код: NOZ-000031

Резцы для снятия фаски под углом

* Для диаметров больше 56 мм используется с резцом для торцевания (угол 0°).
** Для диаметров меньше 83 мм используется с резцом для торцевания (угол 0°).

Угол 30° B30* (код NOZ-000032) B30d** (код NOZ-000033)	Угол 37,5° B375* (код NOZ-000036) B375d** (код NOZ-000037)	Угол 45° B45* (код NOZ-000040) B45d** (код NOZ-000041)

Резцы для внутренней калибровки

IC15-40, угол 15° Код NOZ-000052	IC15-40, угол 15°, для ∅ больше 56 мм Код NOZ-000053

Резцы для снятия фаски формы J

J10-R6, угол 10° Код NOZ-000058	J15-R2, угол 15° Код NOZ-000057	J20-R8, угол 20° Код NOZ-000059

Также возможно изготовление на заказ резцов по нержавеющей стали:

• NOZ-000067 Резец к PRO-5 PB для торцевания, 30 мм.
• NOZ-000034 Резец к PRO-5 PB для внешней фаски 30°, 34 мм.
• NOZ-000035 Резец к PRO-5 PB для внешней фаски 30°, 44 мм.
• NOZ-000038 Резец к PRO-5 PB для внешней фаски 37,5°, 39 мм.
• NOZ-000039 Резец к PRO-5 PB для внешней фаски 37,5°, 49 мм.
