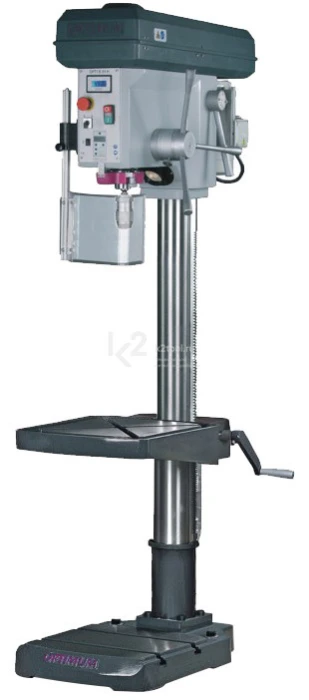

Качественный и производительный станок профессиональной серии для ответственных работ.
Особенности
- Жесткая надежная конструкция.
- Шпиндель установлен на высокоточные шарикоподшипники.
- Высокая точность вращения шпинделя: радиальное биение менее 0,020 мм.
- Высококачественные зубчатые приводные ремни GATES исключают проскальзывание и потерю мощности.
- Быстрое натяжение и легкая фиксация клиноременной передачи.
- Большой ход пиноли — 160 мм.
- Толстостенная чугунная колонна.
- Цифровая индикация глубины сверления.
- Цифровая индикация оборотов шпинделя.
- Правое / левое направление вращения шпинделя.
- Регулируемый упор глубины сверления.
- Длинная, эргономичная рукоятка подачи пиноли.
- Легкая смена инструмента посредством встроенного выталкивателя.
- Точный рабочий стол с диагональными Т-образными пазами.
- Возможность вращения стола на 360° вокруг собственной оси.
- Надежный зубчатый механизм перемещения стола, оснащенный двойным эксцентриковым зажимом.
- Массивное точное основание повышенной жесткости с двумя Т-образными пазами шириной 12 мм для закрепления высоких заготовок без использования стола.
- Надежный и производительный электродвигатель класса защиты IP54.
- Удобная панель управления степени защиты IP54 с отдельной аварийной кнопкой.
- Подвижный защитный экран большой площади с конечным выключателем.
- Конечный выключатель кожуха ременной передачи.
- Встроенный станочный светильник.
- Высокоточный быстросменный патрон в комплекте.
|
|
|
|
|---|---|---|---|
|
Ременная передача Высококачественные ремни GATES и шлифованные алюминиевые шкивы |
Встроенный выталкиватель Легкая смена инструмента посредством встроенного выталкивателя |
Механизм натяжения ремня Быстрое натяжение и надежная фиксация клиноременной передачи с помощью рукоятки |
Панель управления Цифровая индикация оборотов шпинделя и глубины сверления |
Технические характеристики
| Параметры питания | 380 В, 50 Гц |
| Мощность | 1,5/2,2 кВт |
| Диаметр сверления в стали | 34 мм |
| Диаметр продолжительного сверления в стали | 26 мм |
| Конус шпинделя | КМ 4 |
| Вылет оси шпинделя | 285 мм |
| Перемещение пиноли | 160 мм |
| Частота вращения шпинделя | 145-4800 об/мин |
| Кол-во скоростей | 18 |
| Габариты сверлильного стола | 420×400 мм |
| Ширина Т-образных пазов | 14 мм |
| Макс. расстояние от шпинделя до стола | 790 мм |
| Габариты основания | 390×390 мм |
| Макс. расстояние от шпинделя до основания | 1275 мм |
| Диаметр колонны | 115 мм |
| Габариты | 920×585×1895 мм |
| Масса | 274 кг |
Комплект поставки
- Быстросменный патрон (0-16 мм) В16.
- Переходная оправка КМ4 — В16.
- Зажимный сухарь для Т-образных пазов.
- Руководство по эксплуатации на русском языке.
