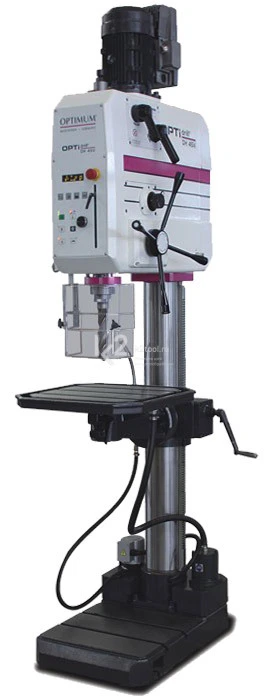

Мощный вертикальный сверлильный станок с бесступенчатым регулированием оборотов шпинделя, автоматической подачей пиноли, педалью ножного управления и резьбонарезным устройством.
Особенности
- Тяжелая массивная литая конструкция, толстостенная чугунная колонна.
- Закаленный шлифованный шпиндель, радиальное биение менее 0,010 мм.
- Бесступенчатое регулирование оборотов шпинделя с помощью частотного преобразователя Siemens G110M.
- Режим нарезания резьбы.
- Шлифованные шестерни привода шпинделя, работающие в масляной ванне.
- Автоматическая система смазки зубчатых колес масляным насосом.
- Большой ход пиноли — 180 мм.
- Три скорости автоматической подачи пиноли.
- Массивный точный стол повышенной жесткости с тремя параллельными Т-образными пазами и двойным эксцентриковым зажимом.
- Вращение стола на ± 90° вокруг своей оси и вокруг колонны, наклон стола на ± 90°.
- Массивное точное основание повышенной жесткости с двумя Т-образными пазами для обработки высоких заготовок.
- Встроенная в сверлильную головку лампа подсветки стола.
- Система подачи СОЖ с магнитным фильтром.
- Педаль ножного управления станком.
- Регулируемый упор глубины сверление.
- Правое / левое вращение шпинделя.
- Подвижный защитный экран большой площади с конечным выключателем.
- Пыле- влагостойкая, удобная передняя панель с мембранной клавиатурой.
- Большие возможности по очень хорошей цене.
Сверлильный стол
Вращение на ±90° вокруг своей оси и вокруг колонны, наклон на ±90°, три Т- паза.
Панель управления
Эргономичная передняя панель с мембранной клавиатурой.
Система подачи СОЖ
Легкое обслуживание, магнитный фильтр для очистки от стружки.
Ножная педаль
Ножная педаль управления станком.
Технические характеристики
| Параметры питания | 380 В ~50 Гц |
| Мощность | 2,2 кВт |
| Мощность двигателя насоса подачи СОЖ | 40 Вт |
| Макс. диаметр сверления в стали | 40 мм |
| Макс. диаметр продолжительного сверления в стали | 35 мм |
| Макс. нарезание резьбы в стали | М35 |
| Конус шпинделя | КМ 4 |
| Вылет оси шпинделя | 350 мм |
| Ход пиноли | 170 мм |
| Автоматическая подача пиноли | 0,1 / 0,15 / 0,2 мм/об |
| Частота вращения шпинделя | 60-2430 об/мин |
| Кол-во ступеней | 4 |
| Регулирование скорости внутри диапазона | Бесступенчатое |
| Габариты стола | 530×530 мм |
| Ширина Т-образных пазов стола | 16 мм |
| Кол-во Т-образных пазов стола | 3 |
| Расстояние между Т-образными пазами стола | 125 мм |
| Расстояние от шпинделя до стола | 130-725 мм |
| Максимальная нагрузка на стол | 250 кг |
| Габариты основания | 435×480 мм |
| Ширина Т-образных пазов основания | 18 мм |
| Кол-во Т-образных пазов основания | 2 |
| Расстояние между Т-образными пазами основания | 150 мм |
| Макс. расстояние от шпинделя до основания | 1210 мм |
| Диаметр колонны | 150 мм |
| Габариты | 880×595×2195 мм |
| Масса | 520 кг |
Комплектация
- Быстросменный сверлильный патрон (1-16 мм) В16.
- Переходная оправка КМ4-В16.
- Руководство по эксплуатации на русском языке.
