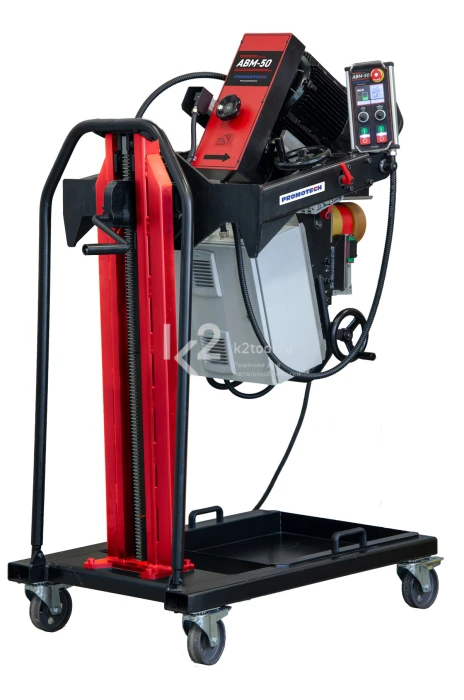

АВМ-50 выполняет точное высококачественное снятие двусторонней фаски без тепловых деформаций и термического воздействия на заготовку.
Плавно регулируемый в процессе обработки угол фаски не требует смены режущего инструмента.
С верхнего края
С нижнего края
8-80 мм
Угол фаски
15-60°
До 66 мм
Особенности
- Автоматическая подача.
- Фаска с нижнего края в перевернутом положении, нет необходимости вращать или переворачивать заготовку.
- Фрезерная головка на 8 сменных твердосплавных пластин.
- Регулируемая частота вращения фрезерной головки для обработки различных заготовок с максимальной эффективностью.
- Удобная тележка-манипулятор для транспортировки кромкореза.
- Система контроля перегрузки с обратной связью.
Пульт управления
Пульт дистанционного управления с ЖК-дисплеем позволяет оператору в режиме реального времени настраивать и контролировать следующие параметры фаски:
- угол фаски;
- ширину, высоту и глубину фаски;
- частоту вращения шпинделя;
- скорость подачи;
- рабочую нагрузку.
Технические характеристики
| Параметры сети | 3 ~ 400 В + PE, 50/60 Гц 3 ~ 480 В + PE, 50/60 Гц |
| Мощность | 6,5 кВт |
| Частота вращения шпинделя (без нагрузки) | 300-800 об/мин |
| Скорость подачи | 0-1,2 м/мин |
| Угол снятия фаски, β | 15-60° |
| Макс. ширина фаски, b | 50 мм |
| Макс. глубина фаски за один проход, d | 6 мм |
| Толщина заготовки | 8-80 мм |
| Степень защиты | IP 20 |
| Класс защиты от поражения электрическим током | I |
| Габариты | 1524×1179×853 мм |
| Масса | 320 кг |
Параметры фаски
| β | b |
|---|---|
| 15° | 66 мм |
| 30° | 52 мм |
| 45° | 50 мм |
| 60° | 51 мм |
Комплектация
- Фаскосниматель АВМ-50 с автоподачей.
- Фрезерная головка и 8 режущих пластин (в сборе).
- Специальный ключ.
- Шестигранный ключ с шариковым наконечником 10 мм.
- Шестигранный ключ 3,5 мм.
- Отвертка торсионная T15.
- Смазка для винтов.
- Деревянный ящик с базовыми и монтажными кронштейнами.
- Руководство по эксплуатации.
Аксессуары
- Режущие пластины, 10 шт. в упаковке (арт. PLY-000282).
- Режущие пластины, 10 шт. в упаковке (арт. PLY-000591).
- Фрезерная головка на 8 пластин (арт. GLW-000033).
- Зажимной клин для фрезерной головки (арт. PDK-000268).
- Винт для зажимного клина (арт. SRB-000466).
- Винт для крепления режущих пластин (арт. SRB-000465).
