Автоматический станок GBM-6D предназначен для снятия фаски с металлических листов и труб.
Широко используется в аэрокосмической и нефтехимической промышленности, в производстве сосудов высокого давления, судостроении и металлургии для подготовки сварных швов.
Особенности
- Компактная и легкая конструкция.
- Высокое качество обработки углеродистой и нержавеющей стали, алюминия и т.д.
- Стандартный двигатель IE3 мощностью 400 Вт с низким уровнем шума.
- Модель GBM-6D-T оснащена колесиками для удобное транспортировки машины.
- Металлическая стружка не разлетается по сторонам, что существенно повышает безопасность при эксплуатации.
Максимальная ширина фаски 8 мм.

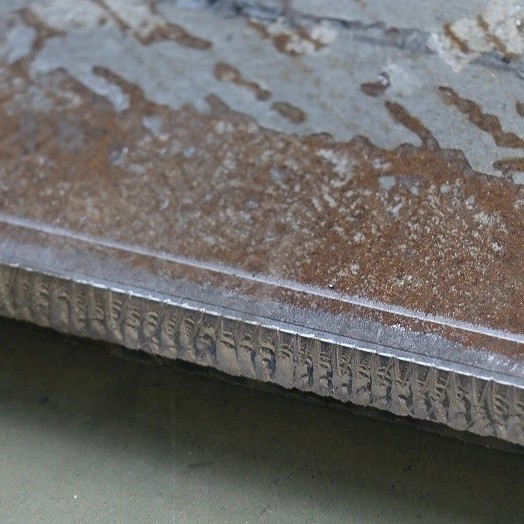

Холодная резка и защита от окисления.

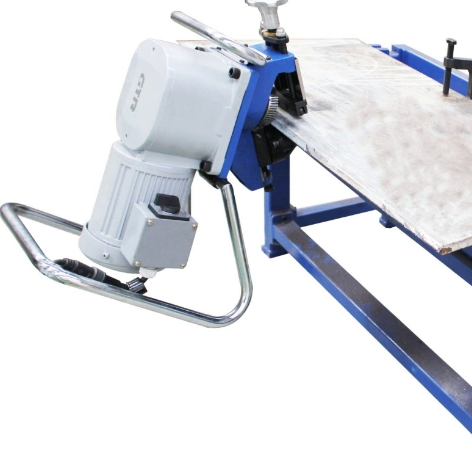

Перемещение вдоль габаритных листов.

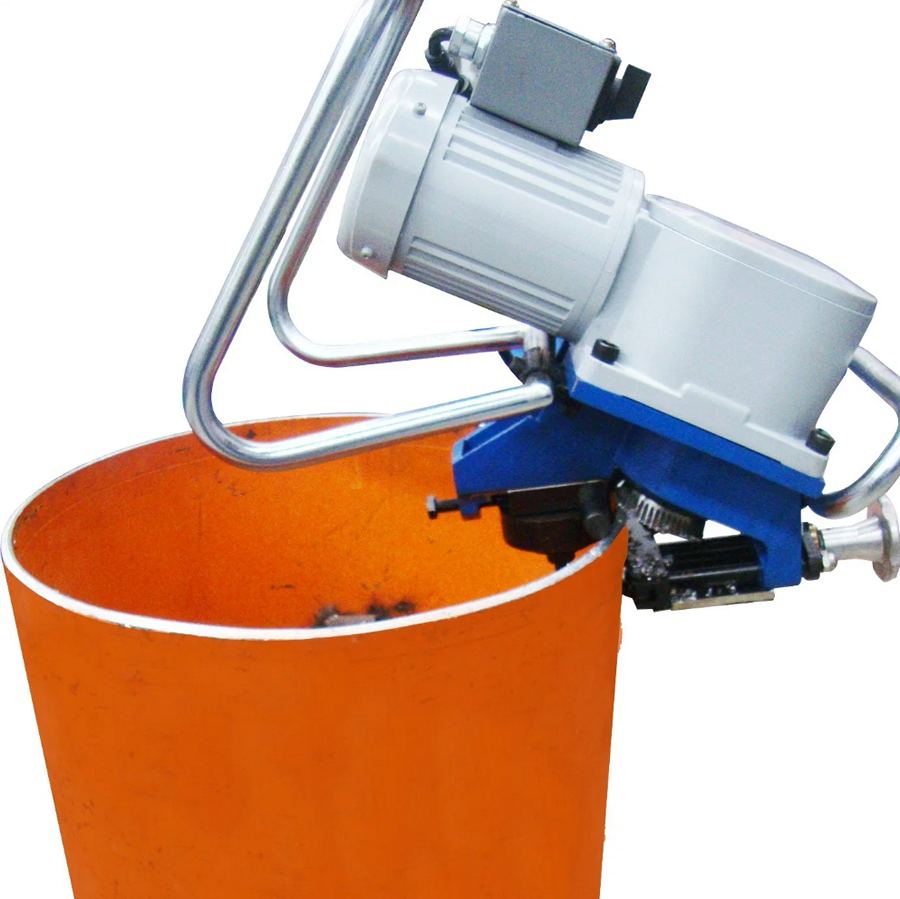

Обработка труб.
Технические характеристики
| Параметры питания | 380 В, 50 Гц |
| Мощность | 400 Вт |
| Скорость двигателя | 1450 об/мин |
| Скорость подачи | 1,2-2 м/мин |
| Толщина зажима | 4-16 мм |
| Ширина зажима | ＞55 мм |
| Длина процесса | ＞50 мм |
| Угол снятия фаски | 25°, 30°, 37.5°, 45° |
| Ширина фаски за один проход | 0-6 мм |
| Ширина фаски | 0-8 мм |
| Диаметр кромкоскалывающей головки | Ø 78 мм |
| Высота рабочего стола | 460 мм |
| Площадь станка | 400×400 мм |
| Масса GBM-6D | 33 кг |
| Масса GBM-6D-T | 39 кг |
Параметры фаски за один проход
| Углеродистая сталь | Нержавеющая сталь | |||||||||||
| Прочность на растяжение | 40 кг/мм² | 50 кг/мм² | 60 кг/мм² | 50 кг/мм² | 60 кг/мм² | 70 кг/мм² | ||||||
| 392,3 МПа | 490,3 МПа | 588,4 МПа | 490,3 МПа | 588,4 МПа | 638,1 МПа | |||||||
| Угол фаски (a) | w | d | w | d | w | d | w | d | w | d | w | d |
| 25° | 6 | 5,5 | 5 | 4,5 | 4 | 3,5 | 3 | 2,5 | 2,5 | 2 | 2 | 1,5 |
| 30° | 6 | 5 | 5 | 4,5 | 4 | 3,5 | 3 | 2,5 | 2,5 | 2 | 2 | 1,5 |
| 35° | 6 | 5 | 5 | 4 | 4 | 3 | 3 | 2,5 | 2,5 | 2 | 2 | 1,5 |
| 37,5° | 6 | 4,5 | 5 | 4 | 4 | 3 | 3 | 2 | 2,5 | 2 | 2 | 1,5 |
| 45° | 6 | 4 | 5 | 3,5 | 4 | 3 | 3 | 2 | 2,5 | 1,5 | 2 | 1,5 |
Комплектация
- Станок GBM-6D.
- Кромкоскалывающая фреза, 3 шт.
- Набор инструментов.
- Руководство по эксплуатации.
