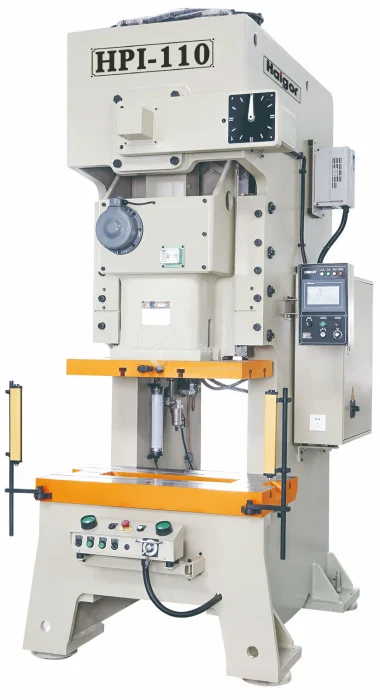

Универсальный кривошипный пресс серии HPI. С-образная форма станины позволяет осуществлять доступ в рабочую зону с трех сторон, что делает пресс особенно удобным при использовании в конвейерном производстве. Прочная сварная станина, двойной контур защиты и автоматическая система смазки обеспечат долгий срок работы оборудования.
Особенности
- Автоматизация процесса с помощью ПЛК с сенсорным дисплеем высокого разрешения.
- Оснащен функциями автоматической диагностики и защиты.
- Оснащен энергосберегающим двигателем.
- Жесткая и прочная конструкция сварной станины.
- Двойной контур защиты.
- Автоматическая система смазки
- Гидравлическая защита от перегрузки.
- Комбинированная фрикционная муфта мокрого типа.
Технические характеристики
| Версия | V | H |
| Макс. усилие | 80 т | |
| Расстояние макс. усилия | 4 мм | 2 мм |
| Регулировка скорости | 35-80 уд/мин | 80-120 уд/мин |
| Рабочая скорость | 65 уд/мин | |
| Рабочий ход | 150 мм | 70 мм |
| Макс. высота штампа | 340 мм | 380 мм |
| Регулировка поршня | 80 мм | |
| Размер плиты ползуна | 770×420×70 мм | |
| Размер подштамповой плиты | 1000×550×90 мм | |
| Диаметр отверстия в подштамповой плите | Ø50 мм | |
| Мощность двигателя | 7,5 кВт | |
| Настройка хода ползуна | Электродвигатель | |
| Давление воздуха | 6 кг/см² | |
| Габариты | 1930×1370×3030 мм | |
| Макс. усилие подушки | 3,5 т |
|
| Ход подушки | 70 мм | |
| Размер рабочей зоны подушки | 450×310 мм² | |
*V - стандартный, H - высокоскоростной.
Общие параметры рабочего стола, мм
Схема верхней плиты
Схема подштамповой плиты
| Параметр | A | B | C | D | E | F | G | H | I | J | K | L | R |
| DPI-80 | 1000 | 550 | 360 | 180 | 150 | 770 | 420 | 300 | 180 | 220 | 50 | 257,5 | 20 |
Параметры Т-образного паза, мм
Схема Т-образного паза
| Модель | a | b | c | d |
| DPI-60~400 | 22 | 37 | 24 | 16 |
Стандартная комплектация
- Частотный преобразователь Shihlin (Тайвань).
- Главный двигатель TECO (Тайвань).
- Гидравлическая защита от перегрузки Showa (Япония).
- Автоматическая система смазки ISHAN (Тайвань).
- Программируемый логический контроллер Delta (Тайвань).
- Двуручное управление Fuji (Япония).
- Электрический элемент Schneider (Франция).
- Двойной тормозной клапан TOYOOK (Япония).
- Двухконтурная защита.
- Автоматическое резервирование портов.
- Цифровой контроллер с сенсорным дисплеем высокого разрешения.
- Электронный кулачковый переключатель.
- Индикатор угла поворота.
- Осевой наконечник выходного вала подачи.
- Воздуходувное устройство.
- Контроллер воздушного источника.
- Механизм прямого и обратного хода.
- Блокируемый переключатель.
- Усиленный ударопрочный штырь.
- Устройство предварительной резки.
- Устройство предварительной настройки.
- Функция подсчета производства.
- Устройство обнаружения материала.
- Функция определения давления.
- Лампа для пресс-формы.
- Набор инструментов.
- Руководство по эксплуатации.
Опции
- Пневматическая подушка для штампа.
- Устройство подачи верхнего ползуна.
- Устройство быстрой замены штампа.
- Подъемник пресс-формы, рычаг смещения пресс-формы, устройство зажима пресс-формы.
- Муфта мокрого типа.
- Фотоэлектрическая блокировка.
- Мобильная рабочая платформа.
- Устройство подачи.
- Устройство для балансировки ползуна и штампа.
- Стойка для материалов.
- Загрузчик "три в одном".
- Немецкая система управления SERVO.
- Система удаленного контроля за состоянием оборудования и отслеживание параметров при работе станка в автоматическом режиме.
