Инструмент с шестигранным и цилиндрическим хвостовиком используется для высверливания застрявших или сломанных метчиков.
Высверливание производится на сверлильных станках различного типа (с ЧПУ, вертикально-сверлильных или магнитных сверлильных).
Применение
Перед началом работы необходимо надежно закрепить обрабатываемую деталь, выровнять и отцентрировать метчик. Сверло используется на скорости 1000-1500 об/мин как со смазочно-охлаждающей жидкостью, так и без нее.
Технические характеристики

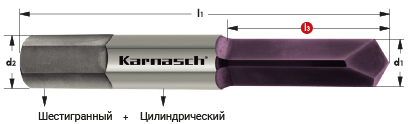

d1 — диаметр базового отверстия, мм.
d2 — диаметр хвостовика, мм.
L1 — общая длина, мм.
L3 — длина рабочей части, мм.
| Артикул | l3 | M | d1 | l1 | d2 |
|---|---|---|---|---|---|
| 20.1860-010 | 10 | М3 | 2,50 | 38 | 3 |
| 20.1860-020 | 14 | М4 | 3,30 | 46 | 4 |
| 20.1860-030 | 19 | М5 | 4,20 | 50 | 5 |
| 20.1860-040 | 23 | М6 | 5,00 | 50 | 6 |
| 20.1860-050 | 23 | М8 | 6,80 | 60 | 8 |
| 20.1860-060 | 25 | М10 | 8,50 | 80 | 10 |
| 20.1860-070 | 35 | М12 | 10,20 | 80 | 12 |
