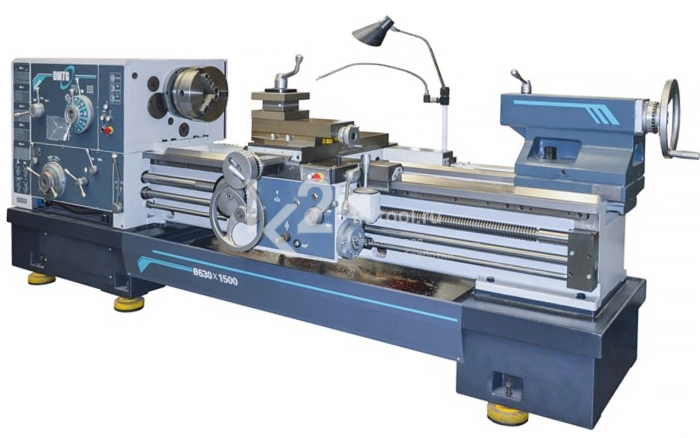

Усиленный универсальный токарный станок DMTG CW6263E
Токарный станок DMTG CW6263E
Цена по запросу
Добавить к заказу

Запросить цену Купить в один клик
Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата через Яндекc.Кассу банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

Артикул: CW6263E

Усиленный универсальный токарный станок DMTG CW6263E

Диаметр обработки над станиной, мм

Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.

Особенности

  • Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
  • Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
  • Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опционально 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг.
  • Редуктор подач с передаточным отношением 1/1 (подачи 0,1-1,52 мм/об) и 16/1 (подачи 1,6-24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
  • Возможно силовое точение со съемом до 5 мм за проход.
  • Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
  • Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
  • Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
  • Обработка коротких деталей большого диаметра в выемке станины.
  • Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
  • Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
  • Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
  • Мощный электродвигатель 11 кВт (опционально 15 кВт).
  • Высокопроизводительная гидростанция с баком 35 л.
  • Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
  • Гидравлический тормоз шпинделя.
  • Закаленные шлифованные шестерни передней бабки и коробки подач.
  • Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
  • Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
  • Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
  • Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
  • Перегрузочная муфта ходового винта.
  • Система подачи СОЖ в зону резания.
  • Современный аналог советских станков ДИП-300, 1М63, 16K40.

Технические характеристики

Мощность двигателя 11 кВт (опционально 15 кВт)
Диаметр обработки над станиной 630 мм
Диаметр обработки над суппортом 350 мм
Диаметр обработки в выемке станины 800 мм
Длина выемки станины 350 мм
Межцентровое расстояние 1500 / 2000 / 3000 / 4000 /
5000 / 6000 / 7000 / 8000 мм
Ширина станины 550 мм
Масса обрабатываемой заготовки до 2000 кг
Число оборотов шпинделя 7,5-1000 об/мин
Количество скоростей шпинделя 18 вперед / 6 назад
Проходное отверстие шпинделя 100 мм (опционально 130 мм)
Фланец шпинделя С11 (DIN 55027, ISO 702/III)
Конус шпинделя метрический 120 мм (1:20)
Крутящий момент шпинделя 2400 Нм
Продольная подача 1:1 (64 подачи) 0,1-1,52 мм/об
Продольная подача 16:1 (64 подачи) 1,6-24,3 мм/об
Поперечная подача 1/2 от продольной подачи
Быстрый ход в продольном направлении 3800 мм/мин
Быстрый ход в поперечном направлении 1900 мм/мин
Пределы шага нарезаемых метрических резьб (52 шага) 0,5-240 мм
Пределы шага нарезаемых дюймовых резьб (34 шага) 28-1 ниток/дюйм
Пределы шага нарезаемых модульных резьб (53 шага) модуль 0,5-120
Пределы шага нарезаемых питчевых резьб (24 шага) 28-1 DP
Размер державки резца 30×30 мм
Угол поворота верхней каретки суппорта ±90°
Ход верхней каретки суппорта 200 мм
Ход поперечной каретки суппорта 460 мм
Конус пиноли задней бабки МК6
Диаметр пиноли задней бабки 100 мм (опционально 125 мм)
Ход пиноли задней бабки 240 мм
Поперечное перемещение задней бабки ±10 мм
Длина 3180 / 3630 / 4230 / 5130 /
6040 / 7120 / 8240 / 10240 мм
Ширина×Высота
1375×1830 мм
Масса станка 4050 / 4350 / 4650 / 5150 /
5950 / 6650 / 7450 / 10250 кг
Артикул 3514330

Комплект поставки

  • 3-кулачковый токарный патрон Ø 320 мм.
  • Люнет подвижный Ø 20-100 мм (для РМЦ больше 2000 мм).
  • Люнет неподвижный Ø 20-170 мм (для РМЦ больше 2000 мм).
  • Резьбоуказатель.
  • Система подачи СОЖ.
  • Станочный светильник.
  • Упорный центр Морзе 6.
  • Защитное ограждение.
  • Защитный кожух токарного патрона.
  • Комплект обслуживающего инструмента.
  • Руководство по эксплуатации на русском языке.

Дополнительные опции

  • 3-кулачковый токарный патрон Ø 400 мм.
  • 4-кулачковый токарный патрон Ø 630 мм.
  • Привод шпинделя 15 кВт.
  • Проходное отверстие шпинделя 130 мм.
  • Устройство цифровой индикации с оптическими линейками на две оси.
  • Конусная линейка.
  • Люнет неподвижный Ø 100-300 мм.
  • Люнет неподвижный Ø 160-350 мм.
  • Планшайба Ø 800 мм.
  • Быстросменный картриджный резцедержатель.
  • Вращающийся упорный центр Морзе 5.
  • Полный защитный кожух.
  • Ножной тормоз.
  • Комплект анкерных болтов.
  • Комплект клиновых башмаков.
