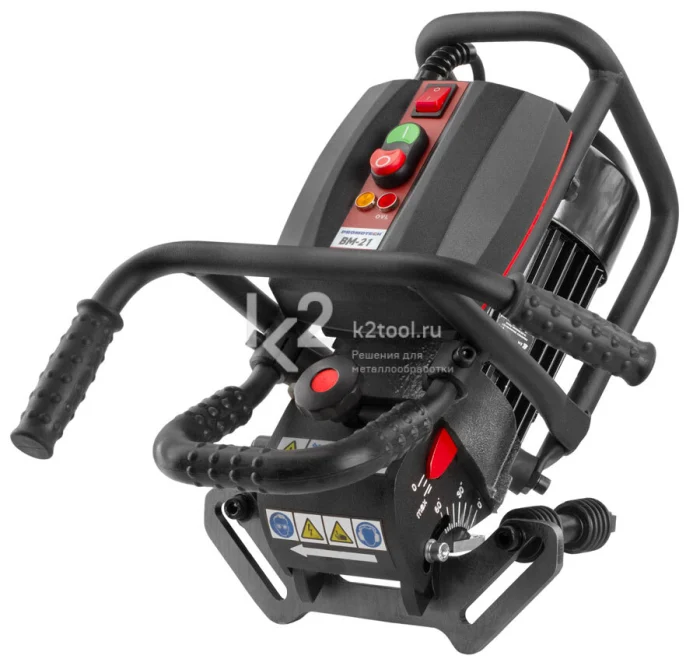

Машина для снятия фаски ВМ-21 предназначена для обработки кромки стальных листов перед сваркой, позволяет снимать фаску в пределах от 0° до 60° градусов, а также торцевать кромку.
Максимальная ширина фаски 21 мм
|
 Углы фаски
0–60°
|
 Снятие фаски с верхнего края
|
 Торцевание
|
Снятие фаски с внешнего края труб ∅ 150–300 мм, опционально ∅ 260–600 мм
|
Используется как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства. Кромкорез удобен и прост в эксплуатации. Его масса не превышает 23 кг. В процессе работы агрегат удерживается за счет собственного веса, а движение по обрабатываемой поверхности осуществляется на роликах, что позволяет производить обработку торца даже при незначительном усилии в направлении резания. Ручка машины выполнена в сложной форме для удобства работы как на листах, так и на трубах.
Кромкорез отлично зарекомендовал себя в работе на многих предприятиях стран СНГ и во всём мире.
Привод кромкореза электрический с повышенным пусковым током. Подключение к сети осуществляется с помощью силового провода с вилкой и заземлением. Электронная система контроля напряжения в случае возникновения аварийной ситуации отключает напряжение.
В качестве режущего инструмента используется одинарная торцевая фреза, содержащая 10 твердосплавных пластин. Обработка поверхности производится методом встречного фрезерования. Предполагаемый износ пластин наступает после 150 м погонных в расчете на каждую сторону пластины.
Особенности
- Новое поколение портативных фаскоснимателей BM-21 для обработки кромки листа и труб перед сваркой.
- Мобильность, эргономичность, легкость управления.
- Получение высокого качества обработанной поверхности.
- Возможность торцевания и получения фаски шириной до 21 мм.
- Способность обработки торцов труб диаметром более 160 мм.
- Практически моментальная регулировка рабочих параметров — угла и глубины среза.
- Расширенный рабочий диапазон от 0 до 60 градусов с плавной регулировкой.
- Новая моноблочная фреза с десятью твердосплавными пластинами, значительно улучшает рабочий процесс
- Быстрая и удобная замена пластин не требующая специнструмента и опыта.
- Одна универсальная направляющая, заменяющая три разных приспособления в BM-20.
- 4 уникальных гасителя вибрации, защищающих оператора и машину от вредной вибрации.
Снятие фаски с листа
|
Торцевание листа
|
Снятие фаски с трубы
|
Регулируемые углы фаски от 0° до 60°
|
Технические характеристики
|
Источник питания
|
230 В/50 Гц
|
|
Привод — двигатель
|
электродвигатель с повышенным пусковым током
|
|
Мощность
|
1600 Вт
|
|
Частота вращения
|
2780–3340 об/мин
|
|
Cтепень защиты
|
IР20 |
|
Используемый инструмент
|
Моноблочная фрезерная головка с 10 TCT пластинами
|
|
Скорость обработки
|
1,5 м/мин
|
|
Угол фаски
|
0°–60° (регулируемый)
|
|
Макс. ширина фаски
|
21 мм (для угла 45°)
|
|
Подача
|
Ручная
|
|
Подавление вибрации
|
Да
|
| Масса
|
23 кг
|
В большинстве случаев возможна обработка всей ширины среза за один проход. Предварительной обработки поверхности после резки газовым резаком не требуется.
Уменьшение вибрации на 37%!
|
В BM-21 используется система гашения вибраций, состоящая из специальных рукоятей с гофрированным покрытием и 4-мя амортизаторами, увеличивающая комфортность работы с машиной.
По данным исследований новая антивибрационная система снижает вибрации на 37%.
|
Стандартный комплект поставки
Кромкорез поставляется в готовом для использования состоянии. Единственно необходимая операция — это настройка машины на необходимую ширину среза и регулировка угла фрезерования.
- Машина ВМ 21 с комплектом пластин.
- Металлический ящик.
- Ключи шестигранные 4, 6, 8 мм.
- Ключ плоский 12 мм.
- Отвертка T15×100.
- Инструкция по эксплуатации.
Аксессуары
