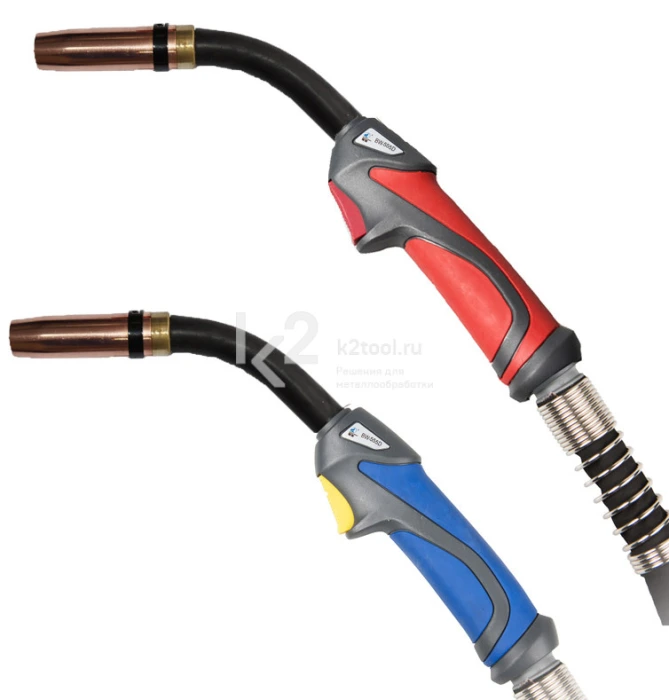

Сварочная горелка для MIG/MAG сварки с жидкостным охлаждением выдерживает большие производственные нагрузки. Представляет собой гибкий шланг длиной от 3 метров, через который в зону сварки подается защитный газ и, посредством подающей спирали, сварочная проволока.
Шланговый пакет заканчивается непосредственно исполнительным органом горелки — рукояткой с мундштуком (гусаком). Рукоятки сварочных горелок отличаются эргономичностью, удобством размещения в руке и легкостью управления. На гусак (мундштук) крепится газовое сопло, роль которого состоит в направлении и распределении защитного газа по сварочной ванне. Обычно сопла бывают полированными либо хромированными во избежание налипания при сварке брызг расплавленного металла.
Горелка заканчивается токопроводящим наконечником, имеющим отверстия разных диаметров под определенный размер проволоки.
Технические характеристики
| Сварочный ток | 550 А (CO2) 500 А (газовая смесь) |
| ПВ | 100% |
| Диаметр проволоки | 0,8-1,6 мм |
| Длина шлангпакета | 3 м |
Комплектующие
| № | Описание | Артикул | OEM |
|---|---|---|---|
| Горелка сварочная, 3 м | 31013121 | ||
| 1 | Цилиндрическое сопло, ∅ 19 мм |
3106220 | 145.0051 |
| 2 | Коническое сопло, ∅ 16 мм |
3106230 | 145.0085 |
| 3 | Коническое сопло, ∅ 14 мм |
3106231 | 145.0132 |
| 4 | Наконечник медный, M6×28×1,0 |
3102110 | 140.0242 |
| Наконечник медный, M6×28×1,2 | 3102120 | 140.0379 | |
| Наконечник медный, M6×28×1.6 | 3102121 | 140.0055 | |
| Наконечник медный, M8×30×1,0 | 3102150 | 140.0313 | |
| Наконечник медный, M8×30×1,2 | 3102160 | 140.0442 | |
| Наконечник медный, M8×30×1,6 | 3102180 | 140.0587 | |
| Наконечник циркониевый, M6×28×1,0 | 3103080 | 140.0245 | |
| Наконечник циркониевый, M6×28×1,2 | 3103090 | 140.0382 | |
| Наконечник циркониевый, M6×28×1,6 | 3103092 | 140.0558 | |
| Наконечник циркониевый, M8×30×1,0 | 3103110 | 140.0316 | |
| Наконечник циркониевый, M8×30×1,2 | 3103120 | 140.0445 | |
| Наконечник циркониевый, M8×30×1,6 | 3103130 | 140.0590 | |
| Наконечник циркониевый, M8×30×2,4 | 3103150 | 140.0679 | |
| Держатель наконечника, M6×29 | 3105151 | 142.0013 | |
| Держатель наконечника, M8×29 | 3105152 | 142.0027 | |
| 5 | Держатель наконечника, M6×25 | 3105161 | 142.0008 |
| Держатель наконечника, M8×25 | 3105162 | 142.0022 | |
| 6 | Газовый диффузор DMC | 3108080 | 030.0145 |
| Газовый диффузор керамический | 3108081 | 030.0190 | |
| 7 | Гусак | 31072514 | |
| 8а | Ручка BWM сине-серая | 34074323 | |
| 8b | Ручка BWM красно-серая | 34074324 | |
| 9 | Кнопка | 3112080 | 185.0031 |
| 10 | Шаровый шарнир с пружиной | 34077171 | |
| 11 | Кабель, 3 м | 3110530 | |
| 12 | Задняя пружина опоры кабеля | 3407172 | |
| 13 | Кабельная опора | 3407151 | 501.2379 |
| 14 | Центральный разъем WZ-2 | 31121931 | 501.0015 |
| 15 | Переходная гайка | 3112030 | 501.0082 |
| 16 | Синий лайнер для проволоки, ∅ 1,0-1,2, 3,5 м |
31105644 | |
| Синий лайнер для проволоки, ∅ 1,0-1,2, 5,5 м |
31105616 | ||
| 17 | Лайнер, для алюминиевой проволоки, ∅ 1,6, 3,5 м |
311056931 | |
| 18 | Гайка, М10×1 | 3112030 | 501.0082 |
