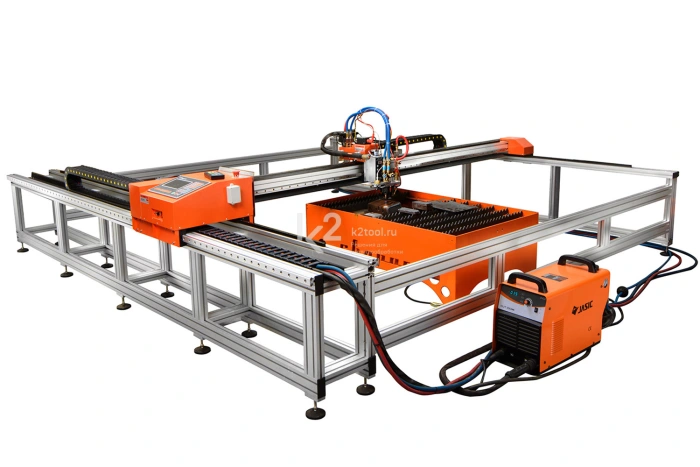

Портальная машина термической резки Сварог Dragon 3.0

Новейшая установка, предназначенная для воздушно-плазменной и газопламенной резки листового металла толщиной от 1 до 150 мм из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов.

Комплектуется резаком для газовой или плазменной резки. Совместима с источниками питания Сварог CUT 100 (J78) и CUT 160 (J47).

Подготовка карт раскроя для вырезки деталей осуществляется с помощью ПО Fast Cam, входящего в комплект. Также поддерживается возможность открытия чертежей таких САПР, как Autocad, Компас, SolidWorks.

Особенности

• Размер рабочей зоны до 2500×6000 мм.
• Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ.
• Четыре приводных мотора постоянного тока.
• Конструкция в форме портала обеспечивает равномерный рез на всей площади заготовки и позволяет уменьшить занимаемое машиной место по сравнению с консольными аналогами.
• Продольный кабелеукладчик защищает провода, которые перемещаются вместе с блоком ЧПУ при движении машины.
• Точность позиционирования +/- 0,1 мм.
• Возможность ручного наклона плазмотрона под углом позволяет снимать фаски на разрезаемом листе.
• Автоматическая система контроля высоты горелки относительно разрезаемого листа оборудована шаговыми двигателями постоянного тока и выполнена в одном корпусе с контроллером. Максимальный перепад высоты 100 мм.
• Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом.
• Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска.

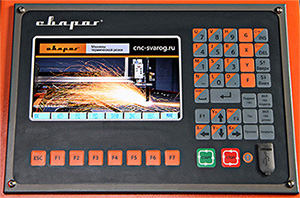

Панель управления

Современная электронная и программная части позволяют производить необходимые корректировки и проектирование изделий с панели управления, оснащенной цветным 7″ LCD дисплеем 800×480 px и клавишами управления. На передней части расположены кнопка включения, предохранитель и тумблер включения ГАЗ/ПЛАЗМА.

Dragon 3.0 оснащен высокоскоростным промышленным процессором ARM 7 и 4 Гб энергонезависимой памяти под пользовательские шаблоны, загружаемые через USB носитель. Контроллер имеет 24 встроенные модели шаблонов, которые позволяют задавать габариты, глубину врезки, угол наклона и количество деталей выбранного шаблона. Функция вывода информации о разрезаемых деталях (длины и траектории реза, габаритов необходимой заготовки, очередности выполняемых операций), а также функция имитации реза для позиционирования и быстрой проверки рабочих размеров листа позволяют добиться необходимого качества реза.

Беспроводной пульт управления

• Дальность действия до 20 м.
• Стабильная работа с высоковольтным поджигом дуги.
• 23 функциональных клавиши.
• 8 клавиш перемещения.
• Привязка пульта к конкретному аппарату.

Технические характеристики

*При использовании аппаратов воздушно-плазменной резки ТМ «Сварог».

** Рез с края листа.

Комплектация

• Портальная машина термической резки с ЧПУ Сварог Dragon, 1 год гарантии.
• Автоматическая система контроля высоты.
• Комплект программного обеспечения FAST CAM.
• Комплект для работы с газом.

Дополнительное оборудование

• Стол для плазменной резки, проектируется индивидуально.
• Источник плазменной резки ТМ «Сварог» CUT 100 (J78).
• Источник плазменной резки ТМ «Сварог» CUT 160 (J47).
• Стартовый набор расходных материалов для горелки.
• Резак плазменный авт. TECH CSA 141 (12 м).
• Пульт управления машиной с ЧПУ беспроводной.

Автоматическая система контроля высоты
