Произведена из карбида вольфрама для придания максимального срока службы, даже при работе с самыми тяжелыми материалами.
BLUE-TEC покрытие существенно увеличивает срок службы также при обработке сухих поверхностей (функция охлаждения).
Отлично подходит для зенкования:
- Абразивной и твердой стали с силой более 1000 Н/мм2.
- Чугуна от 240HB.
- Нержавеющей стали V2A.
- Стали.
- Титана и титановых сплавов.
- Всех возможных видов стали, чугуна, цветных металлов, обладающими долгим сроком службы.
Технические характеристики
- Угол 90°.
- 3 режущие кромки.
|

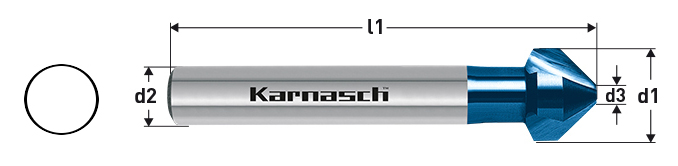

d1 Макс. диаметр зенкования, мм |
d3 Мин. диаметр зенкования, мм |
L1 Общая длина, мм |
d2 Хвостовик, мм |
Зенкование по DIN 74 |
Артикул |
|
| AF | BF | |||||
| 4,3 | 1,3 | 40,0 | 4,0 | – | – | 20.1755.010 |
| 5,0 | 1,5 | 40,0 | 4,0 | M 2,5 | – | 20.1755.020 |
| 5,3 | 1,5 | 40,0 | 4,0 | – | – | 20.1755.030 |
| 6,0 | 1,5 | 45,0 | 5,0 | M 3 | – | 20.1755.040 |
| 6,3 | 1,5 | 45,0 | 5,0 | – | M 3 | 20.1755.050 |
| 7,0 | 1,8 | 50,0 | 6,0 | M 3,5 | – | 20.1755.060 |
| 7,3 | 1,8 | 50,0 | 6,0 | – | – | 20.1755.070 |
| 8,0 | 2,0 | 50,0 | 6,0 | M 4 | – | 20.1755.080 |
| 8,3 | 2,0 | 50,0 | 6,0 | – | M 4 | 20.1755.090 |
| 9,4 | 2,2 | 50,0 | 6,0 | – | – | 20.1755.100 |
| 10,0 | 2,5 | 50,0 | 6,0 | M 5 | – | 20.1755.110 |
| 10,4 | 2,5 | 50,0 | 6,0 | – | M 5 | 20.1755.120 |
| 11,5 | 2,8 | 56,0 | 8,0 | M 6 | – | 20.1755.130 |
| 12,4 | 2,8 | 56,0 | 8,0 | – | M 6 | 20.1755.140 |
| 13,4 | 2,9 | 56,0 | 8,0 | – | – | 20.1755.150 |
| 15,0 | 3,2 | 60,0 | 10,0 | M 8 | – | 20.1755.160 |
| 16,5 | 3,2 | 60,0 | 10,0 | – | M 8 | 20.1755.170 |
| 19,0 | 3,5 | 63,0 | 10,0 | M 10 | – | 20.1755.180 |
| 20.,5 | 3,5 | 63,0 | 10,0 | – | M 10 | 20.1755.190 |
| 23,0 | 3,8 | 67,0 | 10,0 | M 12 | – | 20.1755.200 |
| 25,0 | 3,8 | 67,0 | 10,0 | – | M 12 | 20.1755.210 |
| 26,0 | 3,9 | 71,0 | 12,0 | M 14 | – | 20.1755.220 |
| 28,0 | 4,0 | 71,0 | 12,0 | – | M 14 | 20.1755.230 |
| 30,0 | 4,1 | 71,0 | 12,0 | M 16 | – | 20.1755.240 |
| 31,0 | 4,2 | 71,0 | 12,0 | – | M 16 | 20.1755.250 |
