Снято с производства

Автоматический кромкорез EDGE 46

EDGE 46 - это высокоскоростной кромкорез с регулируемой фрезерной головкой, которая благодаря сверхпрочным твердосплавным пластинам обеспечивает эффективность и точность обработки. EDGE 46 способен работать с любым материалом и закрепляться на листы толщиной от 8 до 120 мм. После установки на обрабатываемый лист, кромкорез автоматически перемещается вдоль кромки без помощи оператора.

Особенности

  • Уменьшенные габариты.
  • Толщина заготовки 8-120 мм.
  • Мощный электродвигатель 4400 Вт.
  • Возможность снятия J-фаски различных углов и радиусов.
  • Улучшеное качество подачи с использованием одного ведущего привода.
  • Система подачи с бесступенчатой скоростью позволяет использовать станок без дополнительной тележки и подъемных устройств.
  • Датчик обнаружения заготовки и тележка для улавливания и транспортировки металлической стружки.
  • Система двойной амортизации, позволяющая кромкорезу преодолевать возможные неровности как на поверхности заготовки, так и пола рабочей среды.
  • Удобная панель управления основными функциями машины.
  • Бесступенчатая регулируемая фрезерная головка позволяет менять углы фаски от 15° до 60°, обеспечивая очень легкую и быструю настройку угла фаски.

Технические характеристики

Напряжение 400 В, 50 Гц, 3 ф.
Скорость снятия фаски 0-2,0 м/мин
Мощность 4,4 кВт
Толщина листа 8-120 мм
Угол снятия фаски 15-60°
Скорость торцевой фрезы 800 об/мин
Фрезерная головки с 9 твердосплавными пластинами Ø 80 мм
Масса 230 кг

Параметры снятия фаски

Угол снятия фаски, a Толщина листа, S Ширина фаски, L Глубина фаски, P
15° 120 мм 46 мм 44,5 мм
22,5° 120 мм 46 мм 42,5 мм
30° 120 мм 46 мм 39,8 мм
37°30’ 120 мм 46 мм 36,5 мм
45° 120 мм 46 мм 32,5 мм
55° 120 мм 46 мм 26,4 мм
60° 120 мм 46 мм 23,1 мм

J-фаска

Новая версия кромкореза EDGE46 предназначена для выполнения J-фаски с различными углами и радиусами. Для этого необходимо заменить стандартную торцевую фрезу специальной, со скругленными пластинами с различной геометрией в соответствии с потребностями клиента.

A Sp (мм) R (мм) H Макс L Макс
10° 8-120 6 8 38,53 40
15° 8-120 40,38 43
20° 8-120 42,35 46,5
25° 8-120 44,76 51
30° 8-120 47,86 57

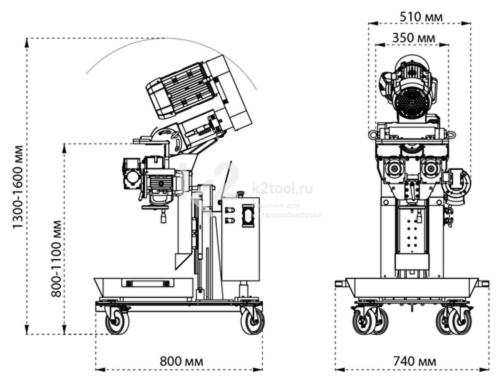

Габариты

Отзывы

Отзывов нет. Написать отзыв

Вопросы

Как правильно задать вопрос?
Сергей 25 августа 2021

Здравствуйте! Какой режущий инструмент применяется на Автоматическом кромкорезе EDGE 46? Есть ли каталог (прайс) на режущий инструмент?

Татьяна 27 августа 2021

Здравствуйте, Сергей! Кромкорез EDGE 46 оснащен фрезерной головкой с твердосплавными пластинами Есть каталог и прайс, можем выслать вам на электронную почту
