Автоматический кромкорез EDGE 46 REVERSE

Кромкорез EDGE 46 REVERSE — это тяжелая и мощная машина для снятия фаски как с верхнего, так и с нижнего края заготовки, значительно экономя время и силы оператора. Способен работать с любым материалом и закрепляться на листы толщиной от 8 до 120 мм.

Особенности

  • Уменьшенные габариты.
  • Толщина заготовки 8-120 мм.
  • Мощный электродвигатель 4400 Вт.
  • Возможность снятия фаски как с нижней, так и с верхней кромки.
  • Возможность снятия J-фаски различных углов и радиусов.
  • Улучшеное качество подачи с использованием одного ведущего привода.
  • Система подачи с бесступенчатой скоростью позволяет использовать станок без дополнительной тележки и подъемных устройств.
  • Датчик обнаружения заготовки и тележка для улавливания и транспортировки металлической стружки.
  • Система двойной амортизации, позволяющая кромкорезу преодолевать возможные неровности как на поверхности заготовки, так и пола рабочей среды.
  • Удобная панель управления основными функциями машины.
  • Бесступенчатая регулируемая фрезерная головка позволяет менять углы фаски от 15° до 60°, обеспечивая очень легкую и быструю настройку угла фаски.

Технические характеристики

Напряжение 400 В, 50 Гц, 3 ф.
Скорость снятия фаски 0-2,0 м/мин
Мощность 4,4 кВт
Толщина листа 8-120 мм
угол снятия фаски 15-60°
Скорость торцевой фрезы 800 об/мин
Фрезерная головки с 9 твердосплавными пластинами Ø 80 мм
Масса 265 кг

Параметры снятия фаски

Угол снятия фаски, a Толщина листа, S Ширина фаски, L Глубина фаски, P Автоматический кромкорез EDGE 46 REVERSE технические характеристики
15° 120 мм 46 мм 44,5 мм
22,5° 120 мм 46 мм 42,5 мм
30° 120 мм 46 мм 39,8 мм
37°30’ 120 мм 46 мм 36,5 мм
45° 120 мм 46 мм 32,5 мм
55° 120 мм 46 мм 26,4 мм
60° 120 мм 46 мм 23,1 мм

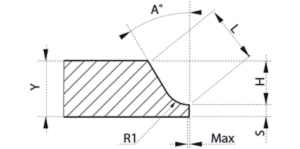

J-фаска

Новая версия кромкореза EDGE 46 REVERSE предназначена для выполнения J-фаски с различными углами и радиусами. Для этого необходимо заменить стандартную торцевую фрезу специальной, со скругленными пластинами с различной геометрией в соответствии с потребностями клиента.

A Sp R H макс.
L макс.
S мин.
Автоматический кромкорез EDGE 46 REVERSE технические характеристики
10° 8-120 мм 6 мм 8 мм 38,53 мм 40 мм Sp — H мм
15° 8-120 мм 40,38 мм 43 мм
20° 8-120 мм 42,35 мм 46,5 мм
25° 8-120 мм 44,76 мм 51 мм
30° 8-120 мм 47,86 мм 57 мм

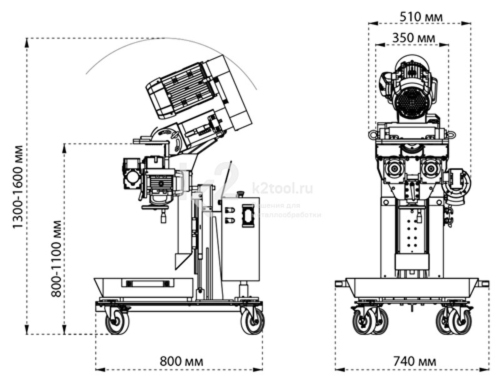

Габариты

Автоматический кромкорез EDGE 46 REVERSE технические характеристики
