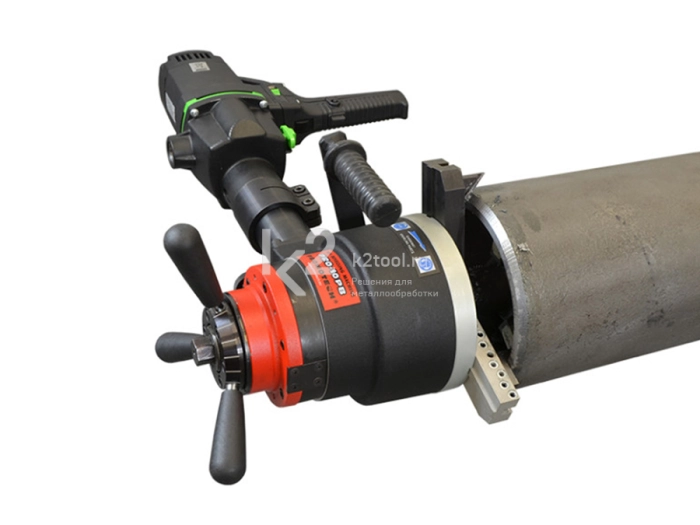

Машина для снятия фаски с труб Promotech PRO 10 PB (ПРО 10 ПБ)

Мобильная промышленная машина ПРО 10 ПБ разработана для эффективной и производительной обработки торцов труб. Машина обслуживается одним оператором и представляет собой промышленный мобильный агрегат для интенсивной работы при постоянных высоких нагрузках.

Торцевание труб
Обработка под 0°

Внеш. фаска с труб

Внутр. фаска с труб

Внеш. диаметр труб
До Ø 273 мм

Внутр. диаметр труб
До Ø 84-269 мм

Толщина стенок труб
До 15 мм

J-фаска

• Самоцентрирующий распорный вал обеспечивает надежное и точное крепление при базировании по внутренней поверхности трубы.
• В конструкцию ПРО 10 ПБ заложен очень высокий запас прочности и мощности. Литой корпус, надежные резцедержатели, мощный привод — гарантируют длительный срок службы и надежность оборудования.
• Высокая жесткость и энерговооруженность машины ПРО 10 ПБ позволяют использовать ее на участках с наиболее интенсивными условиями эксплуатации.
• ПРО 10 ПБ позволяет быстро и удобно снимать внутреннюю и внешнюю фаску, фаску формы J, производить торцевание. При необходимости, машина выполняет эти операции одновременно.
• По требованию Заказчика машина может быть укомплектована пневматическим приводом высшего качества либо электроприводом с высоким крутящим моментом.

Технические характеристики

* Опционально

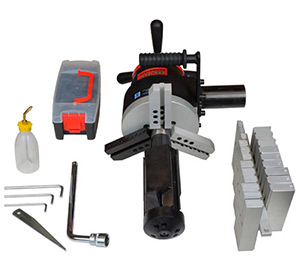

Комплектация

• PRO 10 PB (без инструмента).
• Металлический ящик.
• Самоцентрирующиqся распорный вал.
• Набор базовых кулачков и накладок.
• Набор инструмента.
• Баллон для СОЖ.
• Руководство по эксплуатации.

Приводы

Электропривод 230 В (арт. SLN-000094) и адаптер для его подключения (арт. ZST-0200-99-01-00-0)

Пневмопривод (арт. SLN-0200-15-00-00-0) и система подготовки воздуха (арт. ZST-000021)

Расширенные возможности

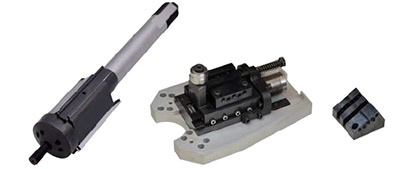

Распорный вал с набором кулачков для труб с внутр. диаметром 38-86 мм (арт. ZSP-0200-05-00-00-2)

Комплект резцедержателей и кулачков для труб Ø192-349 мм толщиной до 7 мм (арт. ZST-0200-13-00-00-2)

Распорный вал для труб с внутр. диаметром 126-296 мм (арт. TRZ-0200-99-00-00-0) Для труб с внутр. диаметром 219-376 мм нужен доп. набором кулачков

Приспособление для работы на овальных трубах Ø 126-296 мм (арт. PRK-0463-00-00-00-1)

Торцевание фланцев

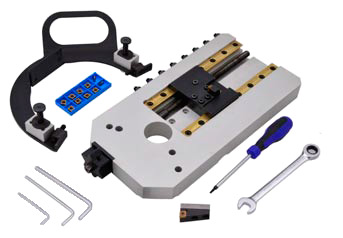

Приставка для планирования фланцев. Код: PRK-0447-00-00-00-2.	Технические характеристики приспособления для планирования фланцев Диаметр фланца 90–508 мм Область автоматической подачи 180,5 мм Диаметр вращающихся частей 569,4 мм Внутренний диаметр трубы 84–269 мм со стандартным распорным валом 219–376 мм с увеличенным распорным валом Подача за оборот 0,33 мм 0,66 мм
Пластина для планирования фланцев. Код: PLY-000210.

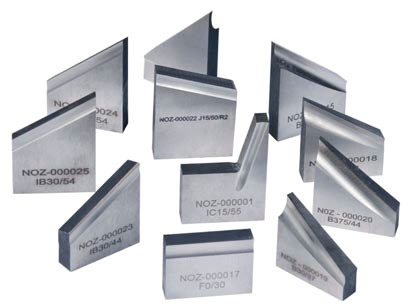

Резцы

Резцы для торцевания

0°, высота 30 мм Код: NOZ-000017

Резцы для снятия внешней фаски

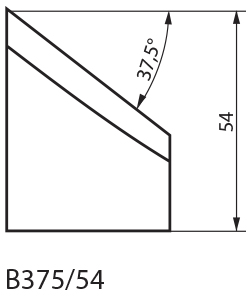

30°, высота 37 мм Код: NOZ-000019	30°, высота 44 мм Код: NOZ-000018	37,5°, высота 44 мм Код: NOZ-000020	37,5°, высота 54 мм Код: NOZ-000015	45°, высота 54 мм Код: NOZ-000021

Резцы для снятия внутренней фаски

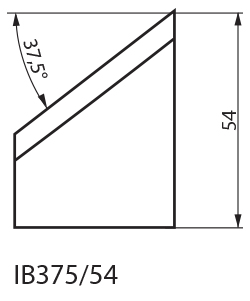

30°, высота 44 мм Код: NOZ-000023	30°, высота 54 мм Код: NOZ-000025	37,5°, высота 54 мм Код: NOZ-000024	45°, высота 54 мм Код: NOZ-000026

Резцы для внутренней калибровки и снятия фаски формы J

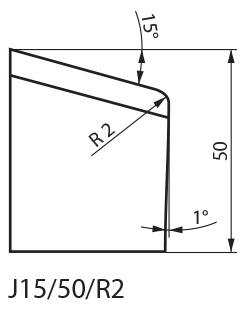

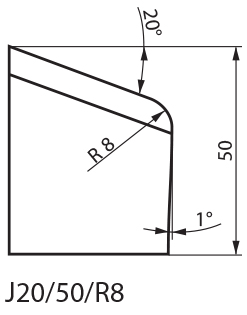

15°, R 2 мм, высота 50 мм Код: NOZ-000022	20°, R 8 мм, высота 50 мм Код: NOZ-000016	Внутренняя калибровка, высота 55 мм Код: NOZ-000001
