Преимущества и возможности
- Компактные.
- Применяются в труднодоступных местах.
- Защищены от выброса плунжера.
- Плоская опора защищает от повреждений плунжера.
- Плоская опора легко заменяется на наклонную для нецентрированного груза.
Технические характеристики
| HJ 50 S 5 | HJ 50 S 10 | HJ 50 S 15 | HJ 50 S 25 | HJ 100 S 5 | HJ 100 S 10 | HJ 100 S 15 | |
| Артикул | 100.112.072 | 100.112.077 | 100.112.074 | 100.112.076 | 100.112.094 | 100.112.096 | 100.112.095 |
| Рабочее давление, Бар/МПа | 720 / 72 | 720 / 72 | 720 / 72 | 720 / 72 | 720 / 72 | 720 / 72 | 720 / 72 |
| Грузоподъемность, т | 50 | 50 | 50 | 50 | 100 | 100 | 100 |
| Длинна хода, мм | 50 | 100 | 150 | 250 | 50 | 100 | 150 |
| Высота в закрытом положении, мм | 152 | 206 | 257 | 363 | 162 | 226 | 312 |
| Мощность, кН/т | 510,3 / 52 | 510,3 / 52 | 510,3 / 52 | 510,3 / 52 | 1029,30 / 105 | 1029,3 / 105 | 1029,3 / 105 |
| Объем масла, см3 | 354 | 709 | 1064 | 1773 | 715 | 1430 | 2145 |
| Эффективная площадь давления, см2 | 70,9 | 70,9 | 70,9 | 70,9 | 143 | 143 | 143 |
| Вес, кг | 14 | 17,4 | 22 | 30 | 29 | 40 | 55 |
| Рекомендуемая модель насоса | HTS 550 A | HTW 1800 B | HTW 1800 B | HTW 2800 B | HTW 1800 B | HTW 1800 B | HTW 2800 B |

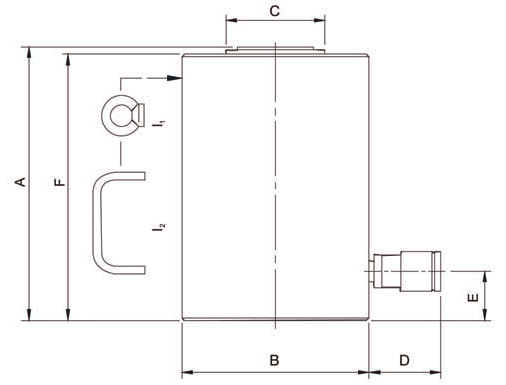

Размеры
| HJ 50 S 5 | HJ 50 S 10 | HJ 50 S 15 | HJ 50 S 25 | HJ 100 S 5 | HJ 100 S 10 | HJ 100 S 15 | |
| A, мм | 152 | 206 | 257 | 363 | 162 | 226 | 312 |
| B, мм | 130 | 130 | 130 | 130 | 185 | 185 | 185 |
| C, мм | 80 | 80 | 80 | 80 | 105 | 105 | 105 |
| D, мм | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| E, мм | 35 | 35 | 35 | 38 | 27 | 27 | 55 |
| F, мм | 145 | 200 | 250 | 356 | 155 | 220 | 305 |
| I1/I2 | - | - | I2 | I2 | I2 | I1 | I1 |
|
|||||||
