Преимущества и возможности
- Используется во всех положениях.
- Защита от выброса плунжера.
- Защита от избыточного давления при возврате.
- Полая опора защищает плунжер от повреждений.
- Полая опора легко заменяется на резьбовую или плоскую.
Технические характеристики
| Грузоподъемность | 30 т |
| Ход штока | 150 мм |
| Высота в закрытом положении | 285 мм |
| Нагрузка на цилиндр (пресс) | 293,7 кН / 29,9 т |
| Нагрузка на цилиндр (возврат) | 131 кН / 13,4 т |
| Эффективная площадь давления (пресс) | 40,8 см2 |
| Эффективная площадь давления (возврат) | 18,2 см2 |
| Объем масла (пресс) | 613 см3 |
| Объем масла (возврат) | 274 см3 |
| Тип действия | двусторонний |
| Тип возврата | гидравлический |
| Материал корпуса | сталь |
| Тип цилиндра | полый плунжер |
| Соединение | A 118 |
| Вес | 23 кг |
| Артикул | 100.122.045 |

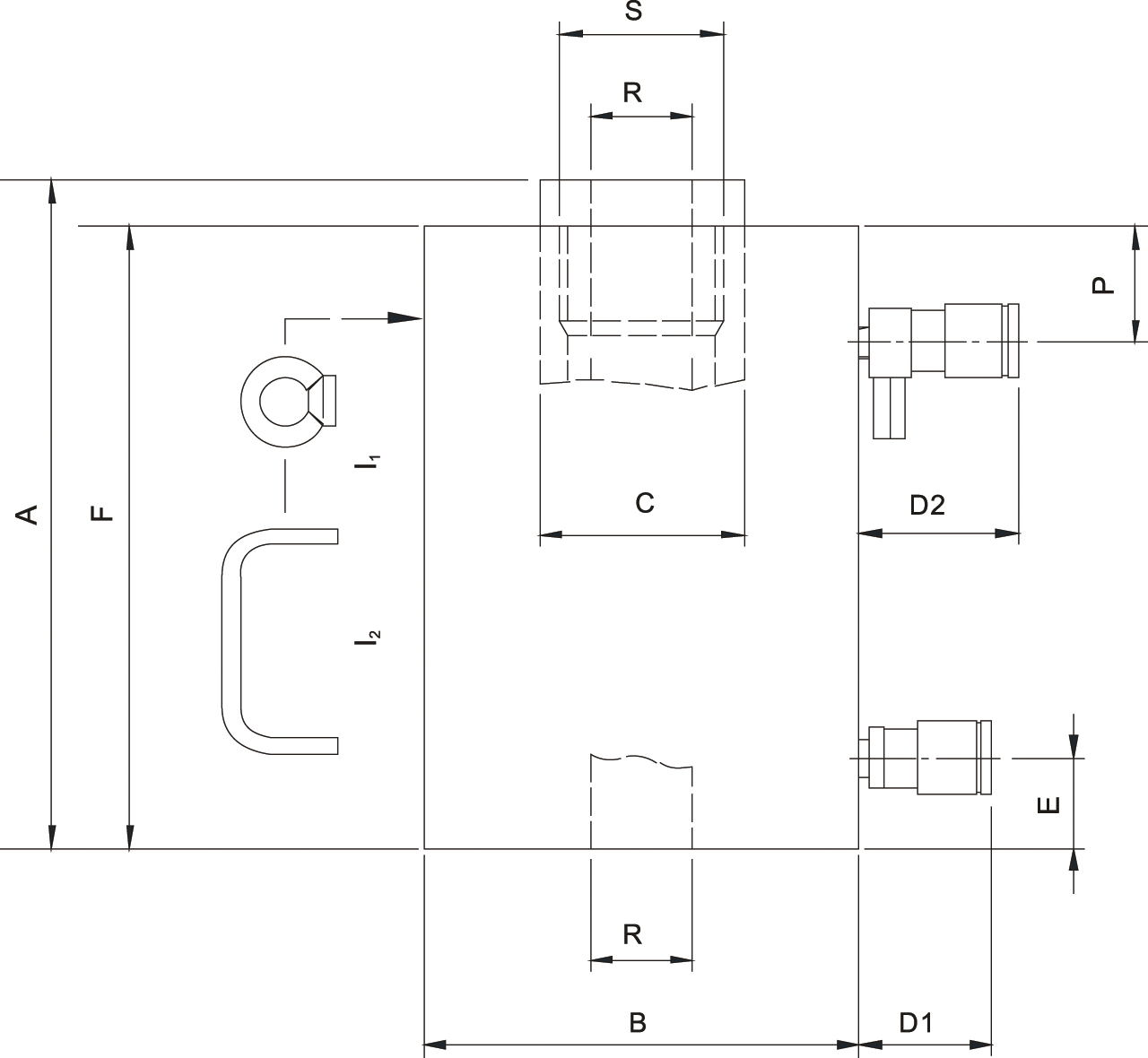

Размеры
| Высота в закрытом положении | A | 285 мм |
| Внешний диаметр | B | 120 мм |
| Диаметр штока | C | 70 мм |
| Длина муфты | D1 | 70 мм |
| Длина муфты | D2 | 85 мм |
| Расстояние от основания до входного отверстия | E | 40 мм |
| Высота корпуса | F | 275 мм |
| Тип I | I-2 | |
| Расстояние от верха до возвратного отверстия |
P | 50 мм |
| Диаметр центрального отверстия | R | 33 мм |
| Внешняя резьба | S | M50x2 |
Стандартная комплектация
- Соединительная муфта с внутренней резьбой A 118.
- Муфта с внутренней резьбой High Flow с клапаном сброса давления A 418.
- Полая опора.
