Ассиметричный трехвалковый вальцовочный станок RBM-S 1070x130 выполняет прокатку листового металла толщиной до 7 мм для получения цилиндрических, конических и дугообразных изделий.
Станок проводит подгибку листа посредством перемещения заднего вала. Для подгибки с двух сторон изделие необходимо развернуть и дважды поджать задний вал.
Особенности
- Верхние и нижние валы приводит в движение редуктор винтового типа с цепным и ременным приводом и зубчатой системой.
- Двигатель заднего вала с перемещением вверх и вниз.
- Надежный стальной корпус.
- Система централизованной смазки.
- Высокопрочные валы из среднеуглеродистой стали марки SAE 1050.
- Выполнено в соответствии со стандартами CE.

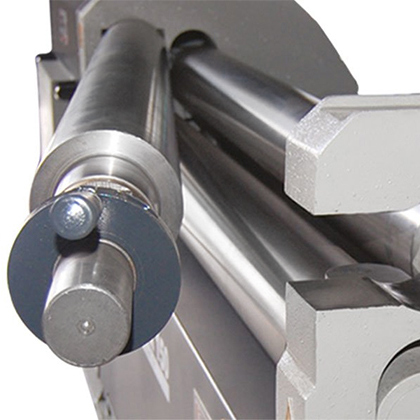

Ручное откидывание верхнего вала
Канавки для гибки проволоки
Мобильная панель управления
Принцип действия
Технические характеристики
| Рабочая длина | 1070 мм |
| Толщина предподгиба | 6 мм |
| Толщина листа * | 7 мм |
| Диаметр вала | 130 мм |
| Мин. диаметр изделия | 195 мм |
| Мощность основного двигателя | 3 кВт |
| Мощность двигателя заднего валка | 0,75 кВт |
| Габариты | 2550×630×1020 мм |
| Масса | 1150 кг |
* для металла с пределом текучести 24 кгс/мм² ( = 240 МПа = 240 Н/мм²).
Комплектация
- Вальцовочный станок Rollbend RBM-S 1070x130.
- Система поддержки верхнего вала.
- Система централизованной смазки.
- Мобильная электронная панель управления с ножной педалью.
- Устройство для конической гибки.
- Руководство по эксплуатации.
Доп. аксессуары
- Шлифованные валы повышенной прочности.
- Бесступенчатая регулировка скорости.
- Удлиненные концы валов для крепления трубо- и профилегибочных роликов.
- Ролики для гибки профиля.
- Верхняя крановая поддержка (лифт).
- Двигатель нижнего вала с перемещением вверх и вниз.
- Цифровой индикатор моторизованного позиционирования заднего вала.
