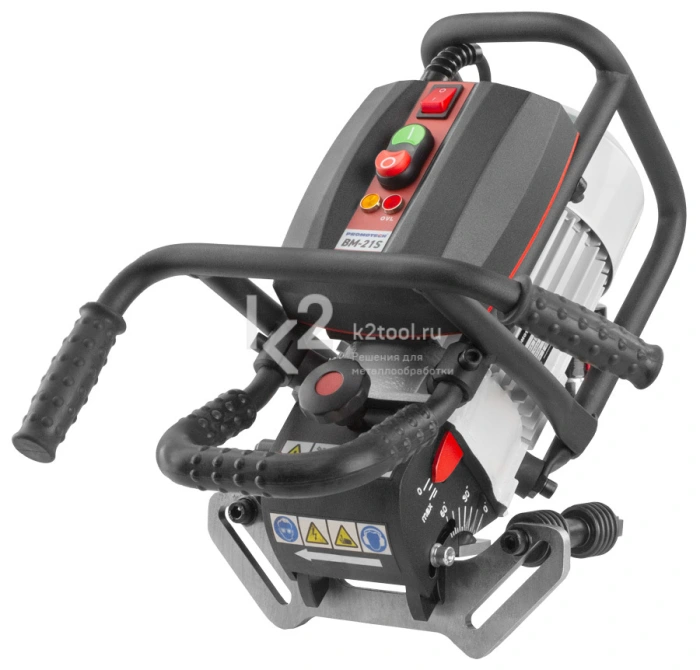

Кромкорез предназначен для обработки кромки листов и труб из нержавеющей стали, позволяет снимать фаску в пределах от 0 до 60 градусов, а также торцевать кромку.
Макс. ширина фаски 21 мм
|
 Углы фаски 0-60°
|
 Снятие фаски с верхнего края
|
 Торцевание
|
Снятие фаски с внешнего края труб ∅ 150–300 мм (опция ∅ 260–600 мм)
|
Технические характеристики:
|
Параметры сети
|
230VAC/50 Гц
|
|
Привод
|
Электродвигатель с повышенным пусковым током
|
|
Мощность
|
1600 Вт
|
|
Частота вращения
|
1360–1630 об/мин
|
|
Cтепень защиты
|
1Р54
|
|
Используемый инструмент
|
Моноблочная фрезерная головка с 10 TCT пластинами
|
|
Скорость обработки
|
1,5 м/мин
|
|
Макс. ширина фаски
|
21 мм (для угла 45°)
|
|
Регулировка угла фаски
|
0°-60°, а также торцевание
|
|
Подача
|
Ручная
|
|
Подавление вибрации
|
Есть
|
|
Общая масса
|
19,9 кг
|
Преимущества:
- Новое поколение портативных фаскоснимателей ВМ-21S для обработки кромки листа и труб перед сваркой.
- Мобильность, эргономичность, легкость управления.
- Получение высокого качества обработанной поверхности.
- Возможность торцевания и получения фаски шириной до 21 мм.
- Способность обработки торцов труб диаметром более 160 мм.
- Легкость управления.
- Практически моментальная регулировка рабочих параметров — угла и глубины среза.
- Расширенный рабочий диапазон от 0 до 60 градусов с плавной регулировкой.
- Новая моноблочная фреза с десятью твердосплавными пластинами, значительно улучшает рабочий процесс
- Быстрая и удобная замена пластин не требующая специнструмента и опыта.
- Одна универсальная направляющая, заменяющая три разных приспособления в BM-20.
- 4 уникальных гасителя вибрации, защищающих оператора и машину от вредной вибрации.
|
Уменьшение вибрации на 37%!
В ВМ-21S используется система гашения вибраций, состоящая из специальных рукоятей с гофрированным покрытием и 4-мя амортизаторами, увеличивающая комфортность работы с машиной.
По данным исследований новая антивибрационная система снижает вибрации на 37%.
|
Описание
Используется как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства. Кромкорез удобен и прост в эксплуатации. Его масса не превышает
20 кг. В процессе работы агрегат удерживается за счет собственного веса, а движение по обрабатываемой поверхности осуществляется на роликах, что позволяет производить обработку торца даже при незначительном усилии в направлении резания. Ручка машины выполнена в сложной форме для удобства работы как на листах, так и на трубах.
Кромкорез отлично зарекомендовал себя в работе на многих предприятиях стран СНГ и во всём мире.
Привод кромкореза электрический с повышенным пусковым током. Подключение к сети осуществляется с помощью силового провода с вилкой и заземлением. Электронная система контроля напряжения в случае возникновения аварийной ситуации отключает напряжение.
В качестве режущего инструмента используется одинарная торцевая фреза, содержащая
10 твердосплавных пластин. Обработка поверхности производится методом встречного фрезерования. Предполагаемый износ пластин наступает после 150 метров погонных в расчете на каждую сторону пластины.
Подготовка к работе
Кромкорез поставляется в готовом для использования состоянии. Единственно необходимая операция — это настройка машины на необходимую ширину среза и регулировка угла фрезерования.
В большинстве случаев возможна обработка всей ширины среза за один проход. Предварительной обработки поверхности после резки газовым резаком не требуется.
