Двухцилиндровый универсальный гидравлический станок для обработки металла с 6 рабочими станциями:
- Пробивка
- Высечка
- Резка плоских прутков
- Угловая резка
- Резка прутков
- Встроенная гибочная станция в соответствии с нормами ЕС.
Благодаря вертикальному перемещению держателя ножа, машина имеет отличную производительность на всех своих шести рабочих станциях.
Особенности

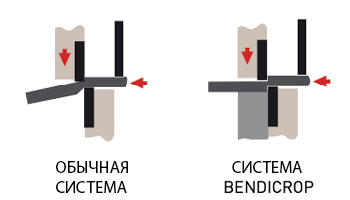

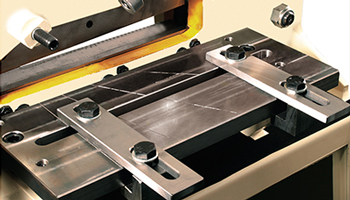

Система защиты от деформации на станции резки обода.

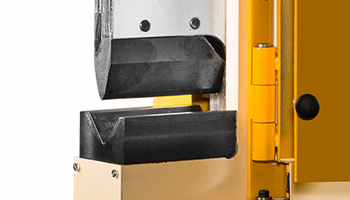

Постоянная станция складывания в соответствии со стандартами ЕС.
Резка угловых профилей под углом 45° крыльями внутрь и наружу за один ход.
Резка углов и прутков с минимальной деформацией.

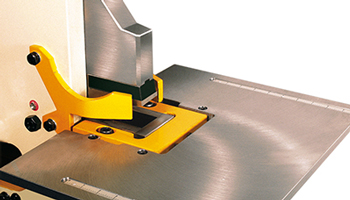

Треугольная выемка со столом. Имеется дополнительное оборудование: выемка для труб, прямоугольная выемка и т.д.

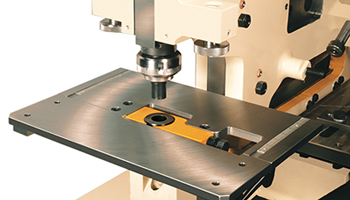

Держатель штампа с выступом для пробивки профилей UPN и IPN.
Технические характеристики
| Пресс-ножницы для полосового проката | |
| Полосовой прокат (с небольшой деформацией) | 350×10, (5º) 350×15 мм |
| Длина ножей | 356 мм |
| Резка одной полки в L 45º | 70 мм |
| Рабочая высота | 810 мм |
| Резка профиля | |
| L 90º | 80×80×8 мм |
| L 45 º | - |
| Прокат круглый Ø | 35 мм |
| Прокат квадратный | 30 мм |
| Вырубание паза | Прямоугольные |
| Толщина листа | 10 мм |
| Угол | 100 мм |
| Глубина | 90 мм |
| Ширина | 42 мм |
| Пробивка | |
| Усилие пробивки | 500 кН |
| Максимальная способность пробивки | ø 27×13 мм |
| Зев | 177 мм |
| Рабочая высота | 973 мм |
| Фальцевальный станок | |
| Максимальная мощность | 100×10 мм |
| Общие технические характеристики | |
| Мотор | 3 кВт |
| Частота прессования в минуту | 34 (ход 15 мм) |
| Вес нетто | 1000 кг |
| Вес брутто | 1200 кг |
| Размер упаковки | 1,3×1,1×1,85 м |
| Размер упаковки для доставки морским транспортом | 2,65 м3 |
| Дополнительное оборудование | |
| Пресс-ножницы для профилей | |
| Профили D и I | 100 мм |
| Вырубание паза в трубе | |
| Максимальный диаметр | 60 мм |
| Пробивка крупных диаметров | |
| Максимальный диаметр | ø 100x4 мм |
Возможности раcсчитаны на материал прочностью 45 кг/мм2.
