NHCZ-1515 — сварочная колонна с автоматической системой управления, используемая при дуговой сварке. Для достижения максимально точного результата и автоматизации процесса заготовку требуется предварительно установить на роликовые вращатели.
Перемещение на четырех колесах делает конструкцию мобильной и устойчивой даже на неровных поверхностях.
Особенности
- Компактная конструкция.
- Простота в эксплуатации и перемещении.
- Прецизионная направляющая и винтовой привод.
- Четыре стопора для фиксации в нужном положении.
Технические характеристики
| Параметры питания | 380В, 50 / 60 Гц |
| Диапазон перемещения по вертикали | 1400 мм |
| Диапазон перемещения по горизонтали | 1300 мм |
| Скорость хода по вертикали | 700 мм/мин |
| Скорость хода по горизонтали | 200-1500 мм/мин |
| Диапазон регулировки горелки | 100×100 мм |
| Режим управления | Ручной, автоматический |
| Габариты | 2300×2200×620 мм |

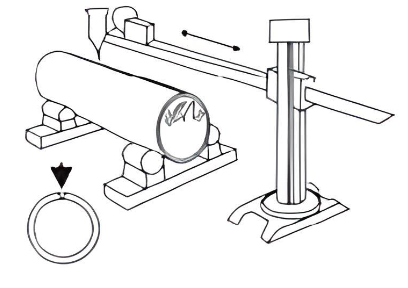

Внешний продольный шов

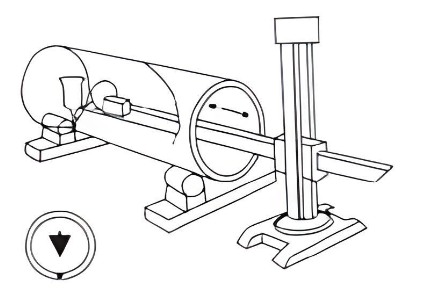

Внутренний продольный шов

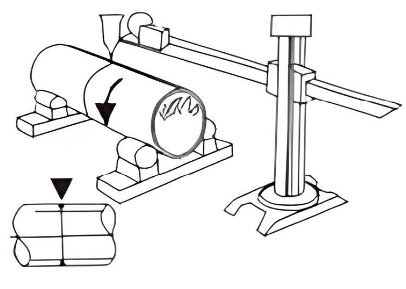

Внешний поперечный шов

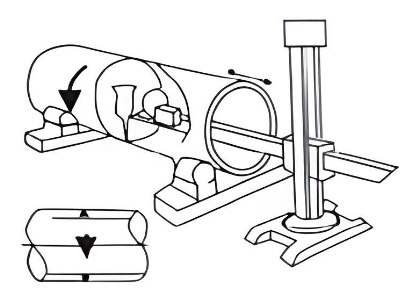

Внутренний поперечный шов

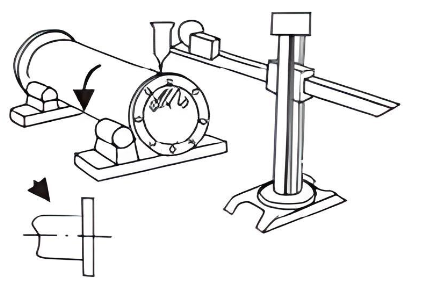

Внешняя приварка фланца

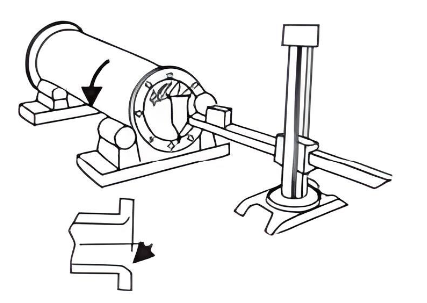

Внутренняя приварка фланца

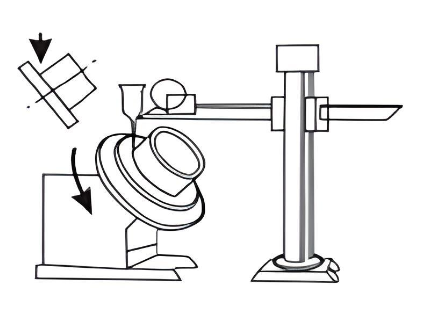

Внешняя угловая приварка фланца

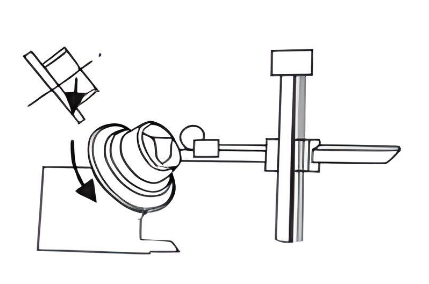

Внутренняя угловая приварка фланца
Сварка прямых листовКомплектация
- Сварочная колонна
- Пульт управления
- Блок управления
- Инструкция
