Пневматический ударный маркировочный пресс с усилием до 6000 кг, предназначенный для маркировки, нумерации, клёпки, запрессовки или перфорации.
Имеет постоянную, регулярную и точную мощность при различной нагрузке. Сила удара может быть отрегулирована.
Особенности
- Точность и долговечность с отрегулированным ползуном, заблокированным для вращения.
- Автоматический подъем ползуна под действием пружины.
- Быстрая и надежная регулировка высоты зазора.
- Механический стопор, обеспечивающий повторение цикла.
- Опора основания и прижимная головка изготовлены из чугуна FGL 250.
Примеры работ
Маркировка
Пробивка
Технические характеристики
| Макс. усилие | 6000 кг |
| Макс. высота детали | 315 мм |
| Максимальная ширина маркировочной линии | 62 мм |
| Габариты стола | 240×240 мм |
| Расстояние от центра стержня до станины | 212 мм |
| Мин. размер знака | 0,2 мм |
| Размер штока | Ø16×50 мм |
| Масса | 165 кг |

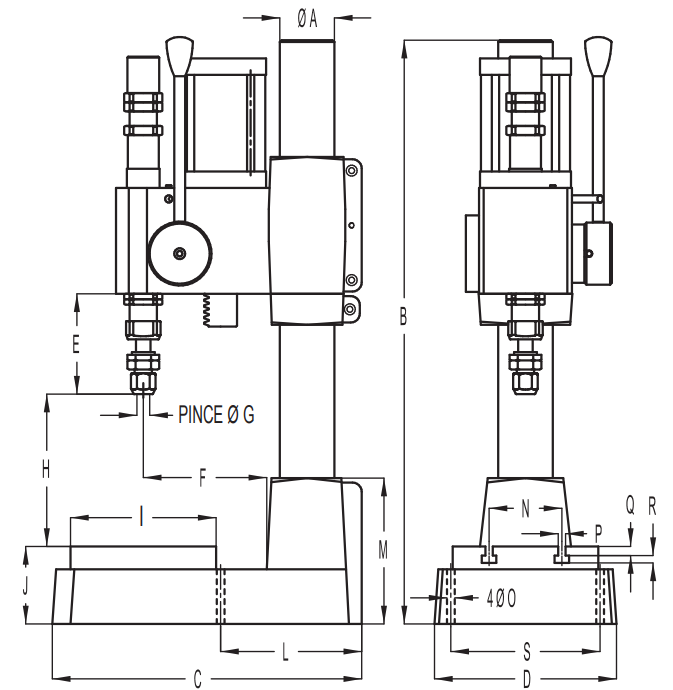

Габариты
| A | Ø 100 мм |
| B | 830 мм |
| C | 510 мм |
| D | 305 мм |
| E | 150 мм |
| F | 190 мм |
| G | Ø 16×50 мм |
| H | 0-300 мм |
| I | 243 мм |
| J | 110 мм |
| L | 200 мм |
| M | 254 мм |
| N | 175 мм |
| O | Ø 10,50 мм |
| P | 12,5 мм |
| Q | 13 мм |
| R | 9 мм |
| S | 220 мм |
