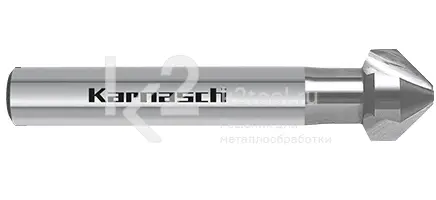

Изготовлено из высококачественных легированных быстрорежущих сталей HSS-XE для значительно более высокой прочности, в отличие от быстрорежущей стали.
Отлично подходит для зенкования:
- Нержавеющей стали V2A.
- Стали.
- Чугуна.
- Цветных металлов.
Технические характеристики
- Угол 90°.
- 3 режущие кромки.

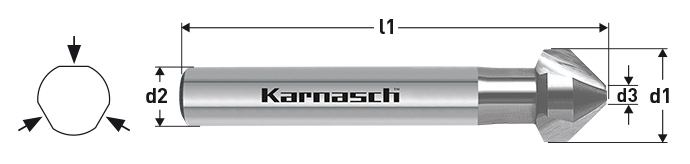

| d1 Макс. диаметр зенкования, мм |
d3 Мин. диаметр зенкования, мм |
L1 Общая длина, мм |
d2 Хвостовик, мм |
Зенкование по DIN 74 |  Артикул |
|
| AF | BF | |||||
| 4,3 | 1,3 | 40,0 | 4,0 | — | — | 20.1740.010 |
| 5,0 | 1,5 | 40,0 | 4,0 | M2,5 | — | 20.1740.020 |
| 5,3 | 1,5 | 40,0 | 4,0 | — | — | 20.1740.030 |
| 6,0 | 1,5 | 45,0 | 5,0 | M3 | — | 20.1740.040 |
| 6,3 | 1,5 | 45,0 | 5,0 | — | M3 | 20.1740.050 |
| 7,3 | 1,8 | 50,0 | 6,0 | — | — | 20.1740.070 |
| 8,0 | 2,0 | 50,0 | 6,0 | M4 | — | 20.1740.080 |
| 8,3 | 2,0 | 50,0 | 6,0 | — | M4 | 20.1740.090 |
| 9,4 | 2,2 | 50,0 | 6,0 | — | — | 20.1740.100 |
| 10,0 | 2,5 | 50,0 | 6,0 | M5 | — | 20.1740.110 |
| 10,4 | 2,5 | 50,0 | 6,0 | — | M5 | 20.1740.120 |
| 11,5 | 2,8 | 56,0 | 8,0 | M 6 | — | 20.1740.130 |
| 12,4 | 2,8 | 56,0 | 8,0 | — | M6 | 20.1740.140 |
| 13,4 | 2,9 | 56,0 | 8,0 | — | — | 20.1740.150 |
| 15,0 | 3,2 | 60,0 | 10,0 | M8 | — | 20.1740.160 |
| 16,5 | 3,2 | 60,0 | 10,0 | — | M8 | 20.1740.170 |
| 19,0 | 3,5 | 63,0 | 10,0 | M10 | — | 20.1740.180 |
| 20,5 | 3,5 | 63,0 | 10,0 | — | M10 | 20.1740.190 |
| 23,0 | 3,8 | 67,0 | 10,0 | M12 | — | 20.1740.200 |
| 25,0 | 3,8 | 67,0 | 10,0 | — | M12 | 20.1740.210 |
| 26,0 | 3,9 | 71,0 | 12,0 | M14 | — | 20.1740.220 |
| 28,0 | 4,0 | 71,0 | 12,0 | — | M14 | 20.1740.230 |
| 30,0 | 4,1 | 71,0 | 12,0 | M16 | — | 20.1740.240 |
| 31,0 | 4,2 | 71,0 | 12,0 | — | M16 | 20.1740.250 |
| 40,0 | 10,0 | 80,0 | 15,0 | — | — | 20.1740.260 |
