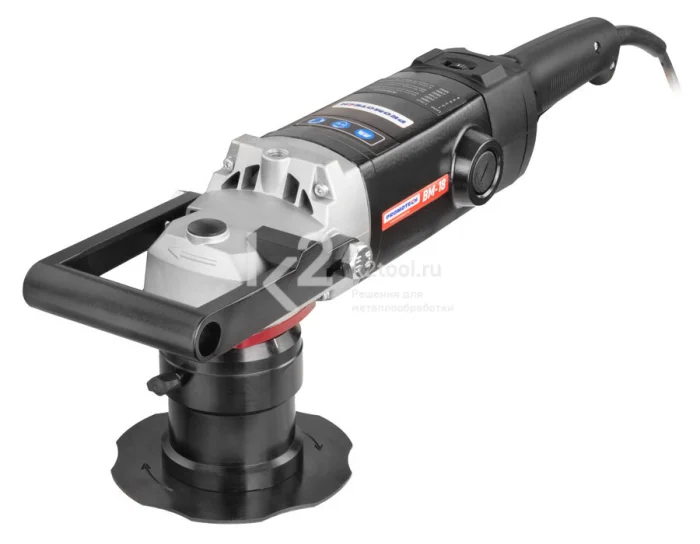

BM-18 — это новое поколение портативных универсальных фаскоснимателей для листового металла и труб, оснащённое мощным электрическим приводом. Является обновленной версией ручного кромкореза BM-16.

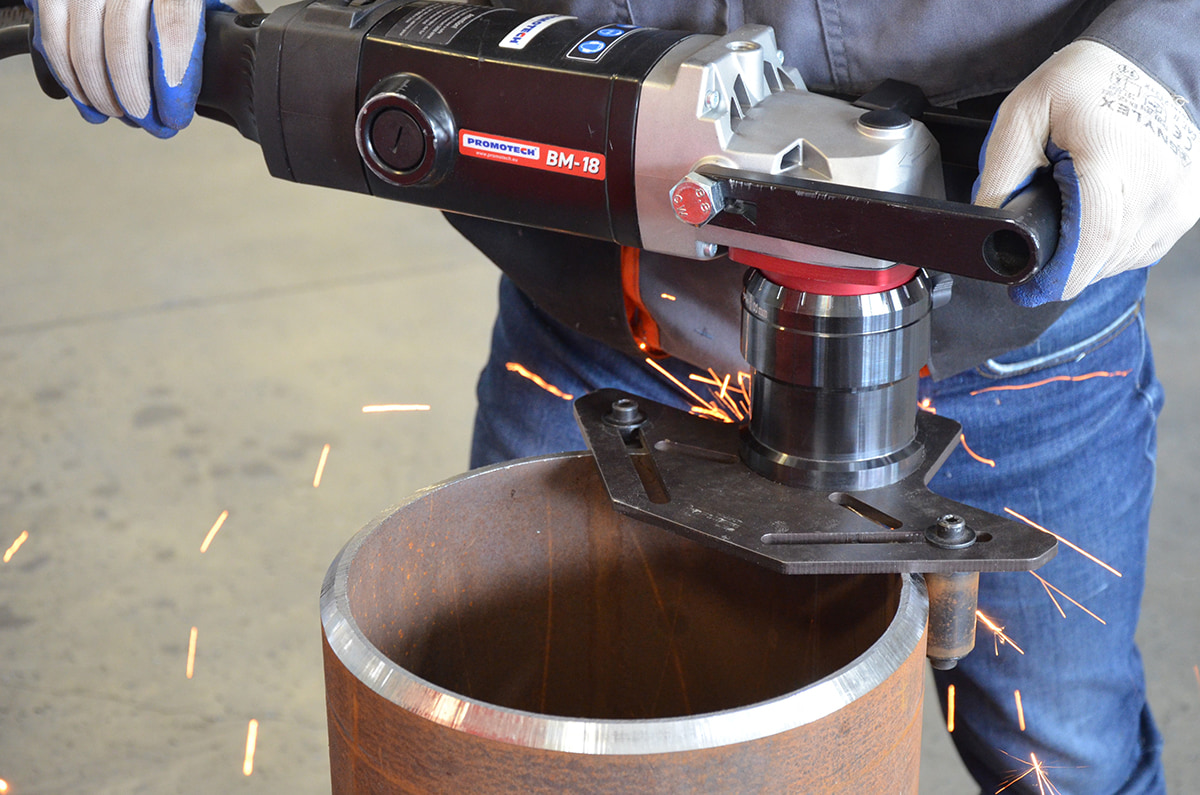

Станок позволяет фрезеровать прямолинейные кромки с шириной фаски до 18 мм, обрабатывать контуры, отверстия диаметром от 40 мм, а также округлять кромки металлических конструкций перед покраской или нанесением покрытия с радиусом R2, R3, R4 или R5.
Регулируемая частота вращения шпинделя позволяет оптимизировать режим резания в зависимости от материала — нержавеющая сталь, алюминий, латунь, сплавы и пластик.
С верхнего края
С криволинейных контуров
От Ø 40 мм
До 18 мм
От 2 мм
22.5°, 30°, 37.5°, 45°, 50°, 55°, 60°
От Ø 40 мм
R2, R3, R4 и R5 (опционально)

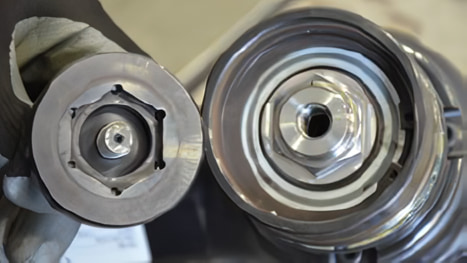

Новый дизайн фрезерной головки
Новая система шестигранного крепления фрезерных головок увеличивает долговечность инструмента и делает замену головок более удобной и быстрой.
Важной особенностью является то, что:
- Направляющий ролик поставляется в сборе с каждой фрезерной головкой.
- Зазор между фрезерной головкой и роликом откалиброван, не требует дополнительной регулировка оператором.
Особенности
- Мощный электрический двигатель.
- Плавная регулировка ширины фаски.
- Защита от перегрузки.
- Электронная регулировка частоты вращения для работы по различным видам материалов.
- Фрезерная головка с 5 двусторонними сменными режущими пластинами.
Технические характеристики
| Параметры сети | 230 В, 50/60 Гц |
| Мощность | 2200 Вт |
| Частота вращения шпинделя | 1800-5850 об/мин (без нагрузки) |
| Макс. ширина фаски | 18 мм |
| Углы фаски | 22.5°, 30°, 37.5°, 45°, 50°, 55°, 60° |
| Мин. диаметр зенкования | 40 мм |
| Скругление кромки | R2, R3, R4, R5 (опционально) |
| Мин. толщина листа | 2 мм |
| Габариты | 585×156×238 мм |
| Масса | 10 кг (без фрезерной головки) |
Комплектация
- Ручной электрический кромкорез BM-18 (без головки).
- Пластиковый кейс.
- Плоский ключ 32 мм.
- Шестигранный гаечный ключ s=6.
- Смазка для винтов (5 г).
- Руководство по эксплуатации.
Расходные материалы
Арт. PLY-000195.
Арт. PLY-000395.
R2: Арт. PLY-000737.
R3: Арт. PLY-000738.
R4: Арт. PLY-000739.
R5: Арт. PLY-000740.
Арт. SRB-000289.
Арт. SRB-000290.
Арт. NKL-0509-05-00-00-0.
Дополнительные приспособления

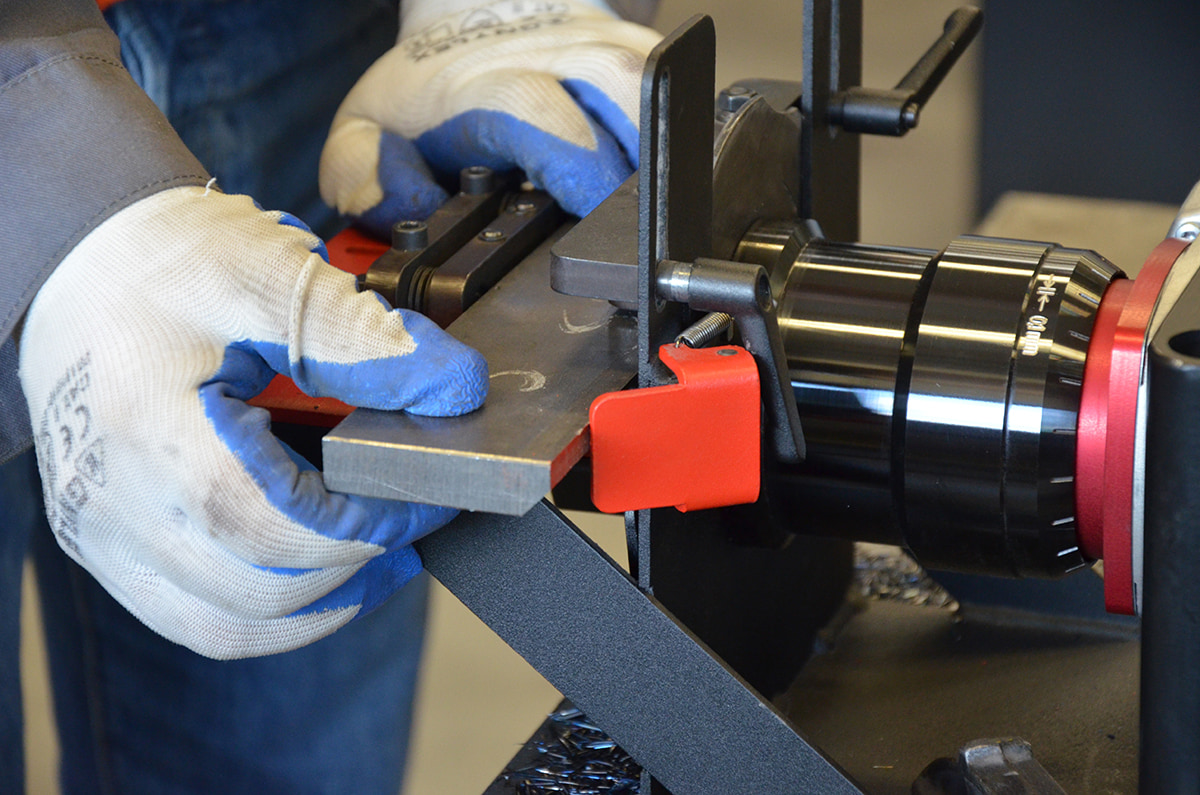

Арт. UST-0509-16-00-00-0.
Арт. PRW-0670-05-00-00-0.
Арт. ZBD-0509-12-00-00-0.
Базовые операции и необходимые для них аксессуары

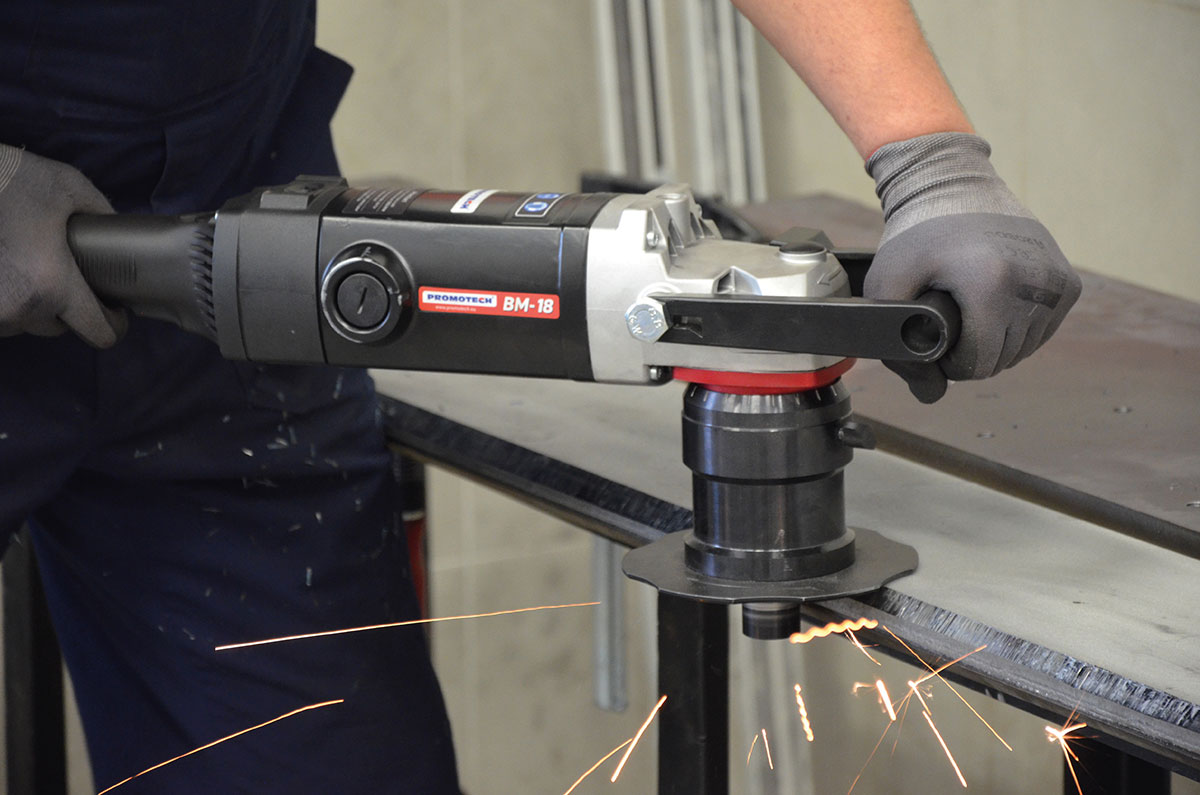

Для снятия фаски под углом
Машина может снимать фаску под углами 22,5°, 30°, 37,5°, 45°, 50°, 55° или 60° на материале толщиной от 2 мм с максимальной шириной фаски до 18 мм только с использованием дополнительной фрезерной головки (под каждый угол), набора режущих пластин (под материал и ширину фаски) а также набора винтов для закрепления пластин:
- Фрезерные головки на 5 режущих пластин:
- Под углом 22,5° (арт. GLW-0640-30-01-00-0).
- Под углом 30° (арт. GLW-0640-30-02-00-0).
- Под углом 37,5° (арт. GLW-0640-30-03-00-0).
- Под углом 45° (арт. GLW-0640-30-04-00-0).
- Под углом 50° (арт. GLW-0640-30-05-00-0).
- Под углом 55° (арт. GLW-0640-30-06-00-0).
- Под углом 60° (арт. GLW-0640-30-07-00-0).
- Режущие пластины:
- По стали (арт. PLY-000395).
- По алюминию (арт. PLY-000195).
- Направляющий ролик для фрезерных головок (арт. RLK-0640-99-02-00-0).
- Винт для крепления пластин (арт. SRB-000290).
Для радиусной фаски
Машина может скруглять кромку с получением различных радиусов: R2, R3, R4 или R5 только с использованием дополнительной фрезерной головки и набора режущих пластин (под требуемый радиус):
- Фрезерная головка на 4 режущих пластин (арт. GLW-0640-30-34-00-0).
- Режущие пластины:
- R2 (арт. PLY-000737).
- R3 (арт. PLY-000738).
- R4 (арт. PLY-000739).
- R5 (арт. PLY-000740).
- Направляющий ролик для фрезерных головок (арт. RLK-0640-99-03-00-0).

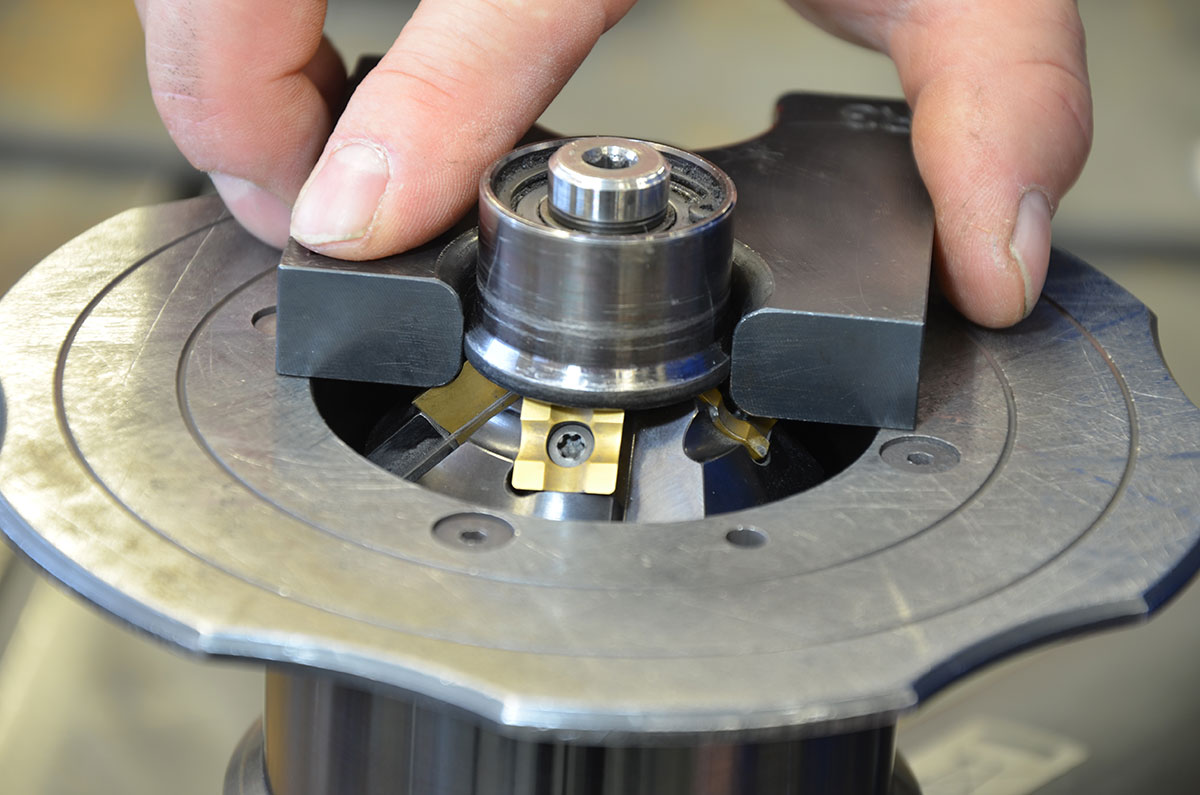

- Позиционер для точной установки пластин (арт. UST-0509-16-00-00-0).
- Винт для крепления пластин (арт. SRB-000289).
Прочее
- Защитная наклейка против царапин (арт. NKL-0509-05-00-00-0).
- Смазка для болтов, 5 г (арт. SMR-000005).
