Разъемный труборез и фаскосниматель для труб ТВС-168 позволяет обрабатывать трубы внешним диаметром от 50 до 168 мм. Машина выполняет резку труб, одновременную резку и подготовку фаски, разметку, расточку, планирование фланцев. Обеспечивает максимальную точность при выполнении работ и идеально готовит торец трубы под сварку.

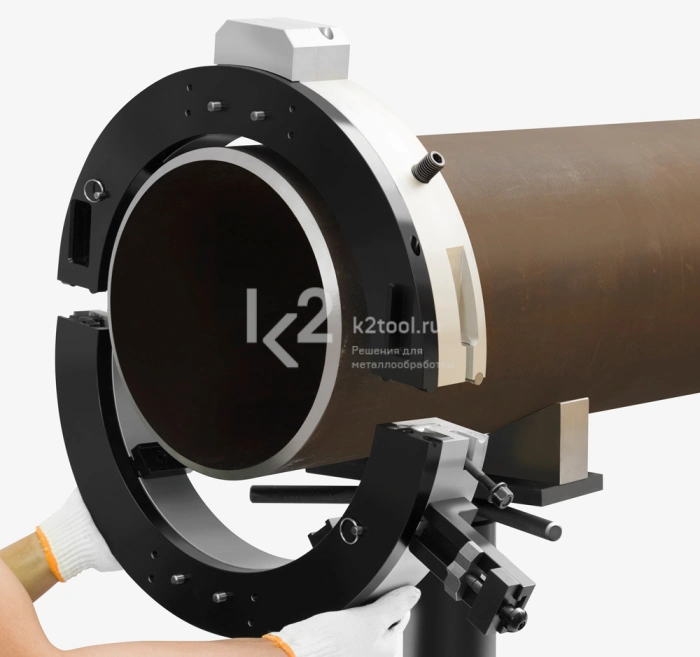

Разъемная конструкция позволяет быстро и просто монтировать труборез (фаскосниматель) на трубу, даже на внешний диаметр готовых трубопроводов. А компактные размеры и небольшой вес обеспечивают размещение и использование оборудования в «полевых» и стесненных условиях.
Благодаря холодной резке и одновременному снятию фаски исключается необходимость в дополнительной зачистке торца трубы, при этом материал также не подвергается тепловому воздействию.
Холодная резка
Резка и снятие фаски справа
Резка и снятие фаски слева
Снятие сложной фаски ASME B16
Снятие двух фасок
Расточка и торцевание
Возможна обработка любых типов материалов — высокоуглеродистая, закаленная, легированная и нержавеющая сталь, алюминий, медь и др.
Станок оснащен механизмом автоматической подачи — 0,08 мм за проход.
Благодаря дополнительным аксессуарам можно выполнять равномерную фаску на трубах, имеющих овальность. Специальные усиленные держатели резцов позволяют обрабатывать трубы с неограниченной толщиной стенки. В зависимости от задачи оснащается различными резцами.
Технические характеристики
Диаметр труб
|
50-168 мм (внешний диаметр)
|
Макс. толщина стенки трубы
|
30/120* мм
|
Требования к электросети
|
220-240 В, 50/60 Гц
|
Требования к воздуху
|
1500-3000 л/мин, 0,6/0,7 МПа
|
Требования к гидравлике
|
2-60 л/мин, 12,5 МПа
|
Подача
|
автоматическая, зубчатое колесо
|
Скорость подачи
|
фиксированная, 0,08 мм за проход
|
* 30 мм со стандартными держателями резцов. Возможна поставка комплекта усиленных держателей для толщин до 120 мм, направьте нам уточнение при заказе.
Осевые и радиальные параметры
Разъемная конструкция обладает компактным поперечным сечением для выполнения работ в ограниченных пространствах. При работе в ограниченном пространстве обратите внимание на осевые и радиальные габариты.
|
|
|
|
d, мм
|
D, мм
|
L, мм
|
Стальной корпус
|
185 мм
|
512 мм
|
178 мм
|
Алюминиевый корпус
|
185 мм
|
512 мм
|
192 мм
|
Доступные приводы
Универсальная конструкция позволяет использовать электрический, пневматический, а также гидравлический привод.
|
|
|
Электрический привод
|
Пневматический привод
|
Гидравлический привод
|
230В-50/60 Гц, 2400 Вт, 11 A, 6600 об/мин
Привод Metabo W24-230MVT — сделано в Германии
|
Частота вращения: 226
об/мин
Крутящий момент: 117 Нм
Мощность: 3,77 л.с.
Испытания производились компрессором Atlas Copco, 0,6 МПа
|
Источник питания: 380-440 В, 50/60 Гц
2-60 л/мин, 12,5 МПа
|
|
Преимущества:
- взрывобезопасен;
- стабильная производительность;
- простая конструкция обеспечивает легкую установку.
|
Преимущества:
- мощный привод, максимальная производительность;
- стабильная производительность;
- бесшумная работа;
- настройка скорости;
- идеален для больших диаметров и толщин труб.
|
Стальной или алюминиевый корпус
Может поставляться в двух исполнениях — стальном и алюминиевом. Алюминиевое исполнение позволяет значительно снизить массу конструкции и обеспечить максимальное удобство монтажа для оператора.
|
|
Стальной корпус
|
Алюминиевый корпус
|
Масса 46 кг
|
Масса 41,5 кг
|
