Разъёмный труборез и фаскосниматель ТВС-230

Разъемный труборез и фаскосниматель для труб ТВС-230 позволяет обрабатывать трубы внешним диаметром от 80 до 230 мм. Машина позволяет выполнять резку труб, одновременную резку и подготовку фаски, разметку, расточку, планирование фланцев. Обеспечивает максимальную точность при выполнении работ и идеально готовит торец трубы под сварку.

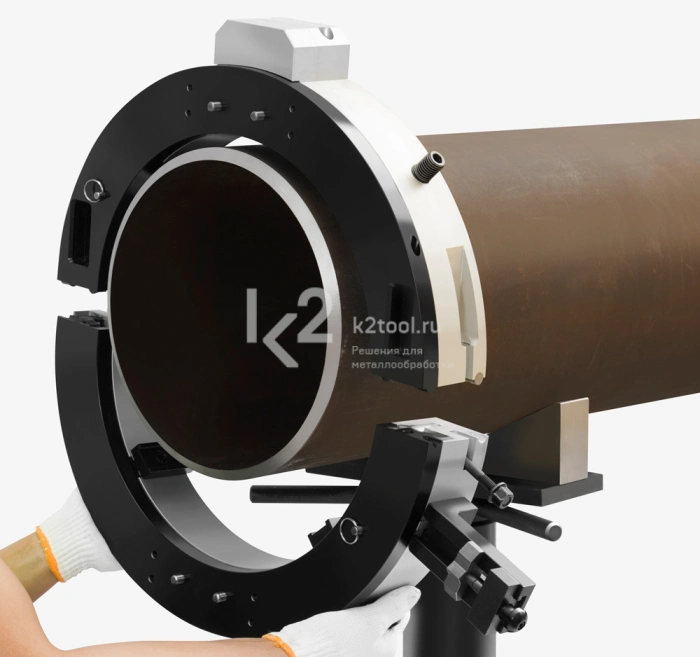

Разъемная конструкция позволяет быстро и просто монтировать труборез (фаскосниматель) на трубу, даже на внешний диаметр готовых трубопроводов. А компактные размеры и небольшой вес обеспечивают размещение и использование оборудования в «полевых» и стесненных условиях.

Благодаря холодной резке и одновременному снятию фаски исключается необходимость в дополнительной зачистке торца трубы, при этом материал также не подвергается тепловому воздействию.

Холодная резка

Резка и снятие фаски справа

Резка и снятие фаски слева

Снятие сложной фаски ASME B16

Снятие двух фасок

Расточка и торцевание

Возможна обработка любых типов материалов — высокоуглеродистая, закаленная, легированная и нержавеющая сталь, алюминий, медь и др.

Станок оснащен механизмом автоматической подачи — 0,08 мм за проход.

Благодаря дополнительным аксессуарам можно выполнять равномерную фаску на трубах, имеющих овальность. Специальные усиленные держатели резцов позволяют обрабатывать трубы с неограниченной толщиной стенки. В зависимости от задачи оснащается различными резцами.

Технические характеристики

* 30 мм со стандартными держателями резцов. Возможна поставка комплекта усиленных держателей для толщин до 120 мм, направьте нам уточнение при заказе.

Осевые и радиальные параметры

Разъемная конструкция обладает компактным поперечным сечением для выполнения работ в ограниченных пространствах. При работе в ограниченном пространстве обратите внимание на осевые и радиальные габариты.

	d, мм	D, мм	L, мм
Стальной корпус	236 мм	512 мм	178 мм
Алюминиевый корпус	236 мм	564 мм	192 мм

Доступные приводы

Универсальная конструкция позволяет использовать электрический, пневматический, а также гидравлический привод.

Электрический привод	Пневматический привод	Гидравлический привод
230В-50/60 Гц, 2400 Вт, 11 A, 6600 об/мин Привод Metabo W24-230MVT — сделано в Германии	Частота вращения: 226 об/мин Крутящий момент: 117 Нм Мощность: 3,77 л.с. Испытания производились компрессором Atlas Copco, 0,6 МПа	Источник питания: 380-440 В, 50/60 Гц 2-60 л/мин, 12,5 МПа
	Преимущества: взрывобезопасен; стабильная производительность; простая конструкция обеспечивает легкую установку.	Преимущества: мощный привод, максимальная производительность; стабильная производительность; бесшумная работа; настройка скорости; идеален для больших диаметров и толщин труб.

Стальной или алюминиевый корпус

Может поставляться в двух исполнениях — стальном и алюминиевом. Алюминиевое исполнение позволяет значительно снизить массу конструкции и обеспечить максимальное удобство монтажа для оператора.

Стальной корпус	Алюминиевый корпус
Масса 51,5 кг	Масса 42,5 кг
