Разъёмный труборез и фаскосниматель ТВС-275 с электроприводом

Разъемный труборез и фаскосниматель для труб ТВС-275 позволяет обрабатывать трубы внешним диаметром от 125 до 275 мм. Машина позволяет выполнять резку труб, одновременную резку и подготовку фаски, разметку, расточку, планирование фланцев. Обеспечивает максимальную точность при выполнении работ и идеально готовит торец трубы под сварку.

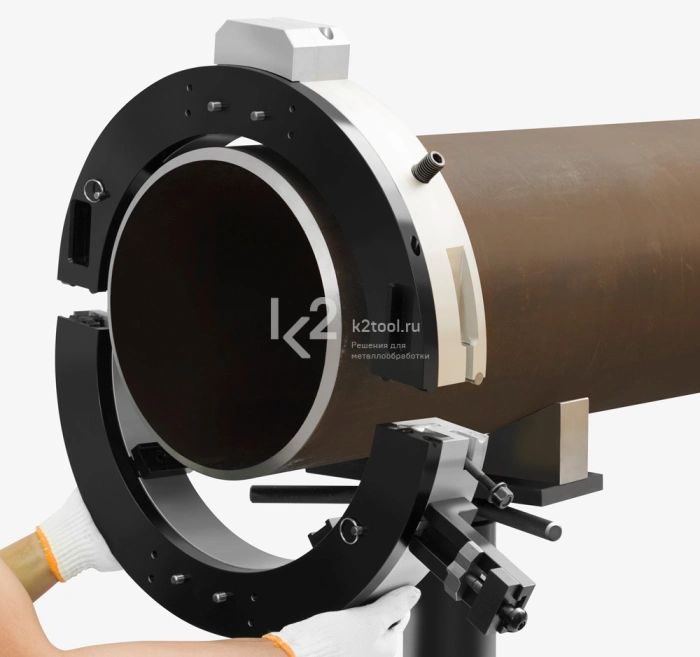

Разъемная конструкция позволяет быстро и просто монтировать труборез (фаскосниматель) на трубу, даже на внешний диаметр готовых трубопроводов. А компактные размеры и небольшой вес обеспечивают размещение и использование оборудования в «полевых» и стесненных условиях.

Благодаря холодной резке и одновременному снятию фаски исключается необходимость в дополнительной зачистке торца трубы, при этом материал также не подвергается тепловому воздействию.

Холодная резка

Резка и снятие фаски справа

Резка и снятие фаски слева

Снятие сложной фаски ASME B16

Снятие двух фасок

Расточка и торцевание

Возможна обработка любых типов материалов — высокоуглеродистая, закаленная, легированная и нержавеющая сталь, алюминий, медь и др.

Станок оснащен механизмом автоматической подачи — 0,08 мм за проход.

Благодаря дополнительным аксессуарам можно выполнять равномерную фаску на трубах, имеющих овальность. Специальные усиленные держатели резцов позволяют обрабатывать трубы с неограниченной толщиной стенки. В зависимости от задачи оснащается различными резцами.

Технические характеристики

* 30 мм со стандартными держателями резцов. Возможна поставка комплекта усиленных держателей для толщин до 120 мм, направьте нам уточнение при заказе.

Осевые и радиальные параметры

Разъемная конструкция обладает компактным поперечным сечением для выполнения работ в ограниченных пространствах. При работе в ограниченном пространстве обратите внимание на осевые и радиальные габариты.

	="" td="">
	d, мм	D, мм	L, мм
Стальной корпус	283 мм	612 мм	178 мм
Алюминиевый корпус	283 мм	612 мм	192 мм

Доступные приводы

Универсальная конструкция позволяет использовать электрический, пневматический, а также гидравлический привод.

Электрический привод	Пневматический привод	Гидравлический привод
230В-50/60 Гц, 2400 Вт, 11 A, 6600 об/мин Привод Metabo W24-230MVT — сделано в Германии	Частота вращения: 226 об/мин Крутящий момент: 117 Нм Мощность: 3,77 л.с. Испытания производились компрессором Atlas Copco, 0,6 МПа	Источник питания: 380-440 В, 50/60 Гц 2-60 л/мин, 12,5 МПа
	Преимущества: взрывобезопасен; стабильная производительность; простая конструкция обеспечивает легкую установку.	Преимущества: мощный привод, максимальная производительность; стабильная производительность; бесшумная работа; настройка скорости; идеален для больших диаметров и толщин труб.

Стальной или алюминиевый корпус

Может поставляться в двух исполнениях — стальном и алюминиевом. Алюминиевое исполнение позволяет значительно снизить массу конструкции и обеспечить максимальное удобство монтажа для оператора.

Стальной корпус	Алюминиевый корпус
Масса 53.5 кг	Масса 44,5 кг
