Неизменно стабильная скорость перемещения позволяет достигать точной геометрии и высокого качества сварного шва и значительно уменьшает расход присадочного материала.

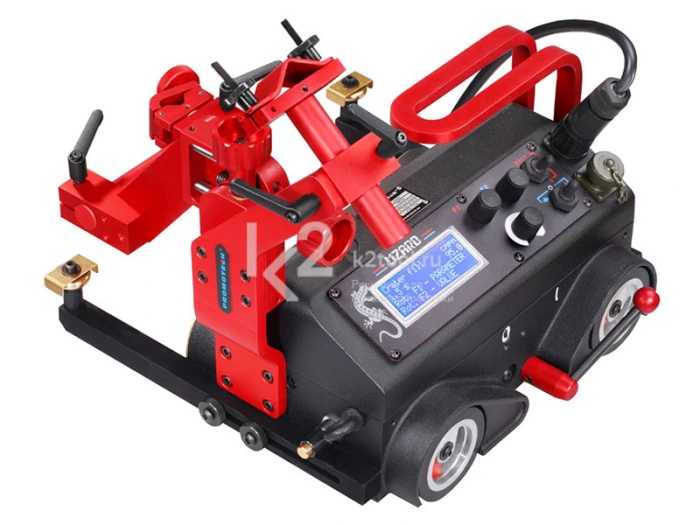

Lizard может быть запрограммирован на выполнение продолжительного либо стежкового сварочного шва. С помощью двух кнопок задается тип сварного шва и такие параметры как длина, расстояние между стежками, заполнение шва, время заполнения кратера и другие.
![]() |
Маятниковая осцилляция (опционально) | ![]() |
Стежковая сварка | ![]() |
Непрерывная сварка |
![]() |
Вертикальная скорость 0-110 см/мин |
![]() |
Горизонтальная скорость 0-120 см/мин | ![]() |
Сварка двумя горелками |
![]() |
Мин. внешний радиус 1500 мм | ![]() |
Мин. внутренний радиус 1500 мм | ![]() |
Поджиг дуги двух горелок |
![]() |
До 40 программируемых записей | ![]() |
Вес 14 кг | ![]() |
Работа в горизонтальном и вертикальном положениях |
Особенности
- Жесткий легкий и компактный цельный корпус из алюминиевого сплава.
- Система магнитного позиционирования на постоянных магнитах с рукояткой управления.
- Необслуживаемый привод на четыре колеса с червячным редуктором.
- Быстрозажимной держатель для разных типов MIG/MAG горелок диаметрами 16-22 мм (по заказу до 35 мм).
- Точная настройка горелки.
- Многофункциональный жидкокристаллический дисплей и две функциональные кнопки для программирования рабочих параметров.
- Система обратной связи, позволяющая стабилизировать скорость движения, снижать до минимума количество дефектов сварного шва.
- Автоматическая система поджига дуги при начале движения.
- Возможность записи до 40 программ.
- Большой выбор дополнительных комплектующих для различных задач.
- Прерывистая сварка участками.
- Настрой заполнения кратера сварного шва.
- Удобная установка перед работой.
- Точная настройка параметров передвижения.
- Универсальность применения, включая положение вне заготовки.
Блок колебаний
Важная опция — угловой блок колебаний, арт. ZSP-0477-10-00-00-0. Значительно расширяет возможности сварочного трактора, особенно при сварке швов с разделкой кромки и вертикальных швов:
- Автоматически определяет необходимые параметры сварочной операции.
- Позволяет точно контролировать относительную амплитуду и частоту колебаний.
- Контроль задержки колебаний в правом и левом положении.
Технические характеристики
Напряжение | 220 В, 50–60 Гц |
Мощность | 25 Вт |
Рабочие положения (в соответствие с EN ISO 6947 и AWS/ASME) | PA / 1F / 1G PB / 2F PC / 2G PD / 4F PE / 4G PF / 3F / 3G (с осциллятором) PG / 3F / 3G (с осциллятором) |
Программируемые параметры | скорость трактора, длина сварного шва, размер прихваток, время заполнения кратера, обратный сварной шов, общая длина |
Возможности памяти | до 40 сварочных программ |
Язык меню | Русский, английский, французский, немецкий, польский, португальский, испанский, турецкий |
Диаметр горелки | 16–22 мм (опционально до 35 мм) |
Минимальный радиус кривизны поверхности заготовки | 1500 мм |
Минимальная толщина заготовки | 5 мм |
Клиренс | 5 мм |
Горизонтальная сила тяги | 220 Н |
Вертикальная сила тяги | 150 Н |
Диапазон пространственной регулировки | 0–35 мм вверх-вниз, влево-вправо |
Горизонтальная скорость | 0–120 см/мин |
Вертикальная скорость | 0–110 см/мин |
Концевой выключатель | в обоих направлениях |
Артикул | WOZ-0476-10-20-01-0 |

- Панель управления с ручками и переключателями
- Рычаг разблокировки магнитной адгезии
- Подключение к питанию
- Сварочный контакт / гнездо для поджига дуги
- Главный выключатель питания (0/I)
- Держатель кабеля
- Суппорт перекрестной регулировки горелки
- Быстрозажимной держатель резака
- Регулируемая направляющая
- Концевой выключатель
Стандартный комплект поставки
- PRW-0476-56-00-00-0 Направляющие с латунными роликами.
- PWD-0466-18-00-00-0 Кабель питания 3 м.
- UCW-0476-20-00-00-0 Длинный держатель горелки.
- PDT-0466-55-00-00-0 Крепления кабеля.
- KBL-0466-17-00-00-0 Кабель поджига дуги 6,5 м.
Дополнительные аксессуары
- ZRZ-0466-19-00-00-0 Держатель горелки 22-35 мм.
- PDT-0466-55-00-00-0 Крепления кабеля.
- PRD-0466-43-00-00-0 Держатель горелки с увеличенной длиной.
- WLK-0466-04-10-00-0 Удлинитель держателя горелки.
- PDT-0466-40-00-00-0 Держатель для двух горелок.
- ZSP-0466-46-00-00-1 Увеличенный крестовой суппорт 0-76 мм вверх-вниз, 0-35 мм влево-вправо.
- SRB-0476-08-00-00-0 Рифленая гайка.
Направляющие для работы с различными типами поверхностей (опиционально)
- PRW-0466-50-01-01-0 Направляющий рельс 185 см.
- PRW-0476-54-00-00-1 Нижние направляющие (2 шт.).
- PRW-0476-55-00-00-1 Верхние направляющие (2 шт.).
- PRW-0476-21-00-00-1 Направляющие по кромке (2 шт.).
- PRW-0476-22-00-00-1 Регулируемые направляющие.
- PRW-0476-50-01-00-1 Направляющие по рельсу (2 шт.).
- BLO-0466-68-00-00-0 Магнитный блок.
- UST-0466-53-00-00-0 Приспособление для точного позиционирования трактора относительно кромки.
- PRW-0476-52-00-00-1 Магнитные направляющие.
Угловой блок колебаний (опционально)
- ZSP-0477-10-00-00-0 Осциллятор.
- UCW-0476-06-00-00-0 Держатель горелки длинный с запирающим стержнем.
