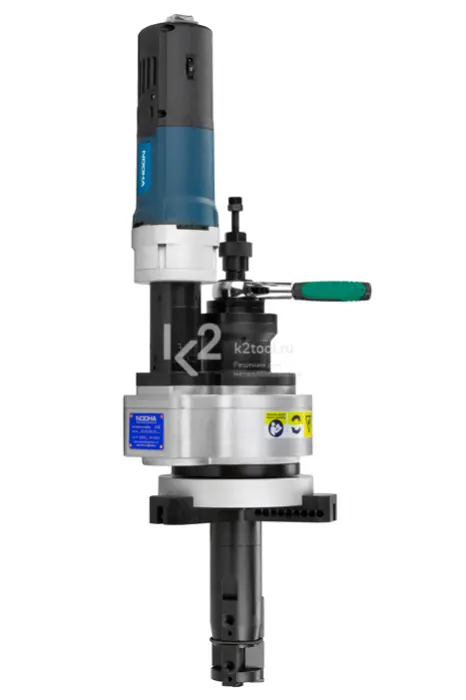

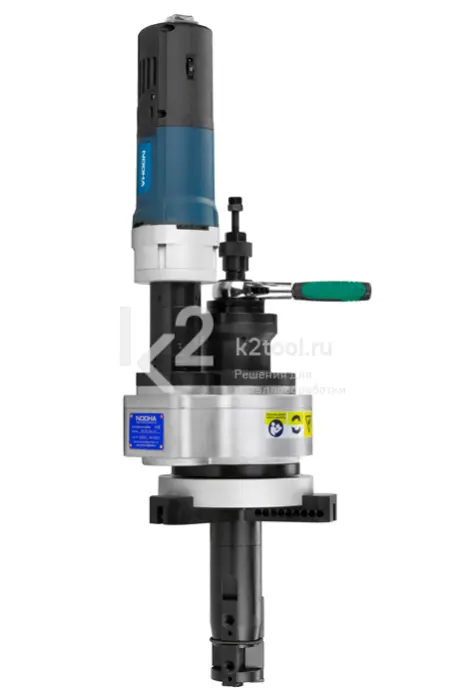

Ручная машина для снятия фаски с труб ТВР-220

Благодаря модульной конструкции, фаскосниматели для труб ТВР-220 могут оснащаться взаимозаменяемыми электрическим и пневматическим приводом.

Крепится трубный торцеватель за счет трехкулачкового распорного вала на внутренней части трубы. Благодаря новой, переработанной системе крепления фиксация внутри трубы осуществляется максимально жестко и надежно. На новом держателе (голове) могут быть установлены одновременно до трех резцов, что позволяет выполнять операции по снятию внешней фаски, торцовке и обработке внутренней кромки одновременно. Подача осуществляется вручную, что позволяет обрабатывать кромку плавно и равномерно.

С наступлением эры промышленности 4.0, автоматизация в нашей отрасли становится все выше и выше, в частности все шире и шире используется автоматическая сварка. Для автоматической сварки снятие фаски — обязательно: мы рады представить вам модель ТВР-220 как надежное оборудование для снятия внешней фаски на трубах, торцевания и внутренней фаски (калибровки).

На держатель крепится 3 резца

Автоматическая сварка требует подготовки внешнего диаметра труб, торцевания и снятия внутренней фаски. Одновременная обработка тремя резцами гарантирует точность фаски.

Новая система закрепления

Новая система фиксации делает крепление более надежным, снижается процент ошибок.

Новая жесткая конструкция

В машине исключены люфты. Позволяет выполнять гладкую фаску, без вибраций.

Технические характеристики

Модель	ТВР-220 Э	ТВР-220 П
Привод	Электро	Пневмо
Параметры питания	220 В, 50/60 Гц, 1-фазный	1200 л/мин, 0,6 Мпа
Мощность привода	1600 Вт	1,5 ЛС
Количество резцов	3	3
Внутренний диаметр трубы	65-210 мм	65-210 мм
Внешний диаметр трубы	219,08 мм	219,08 мм
Макс. толщина стенок труб	20 мм	20 мм
Частота вращения	22 об/мин	50 об/мин
Регулировка скорости	Да	—
Масса	28 кг	26 кг
Масса в упаковке	44 кг	41 кг
Размеры в упаковке	650×280×250 мм	650×280×250 мм

Комплект поставки

• Кромкорез.
• Привод.
• Полный комплект расширительных кулачков.
• Комплект резцов, включающий 1 резец для торцевания, 1 резец для снятия фаски 30° и 1 резец для снятия фаски 37,5.

Резцы

Стандартные резцы. Резцы для снятия V-фаски. Резцы для снятия J-фаски. Резцы для торцевания. Резцы для внутренней фаски.

* Возможно изготовление специальных резцов под заказ.
