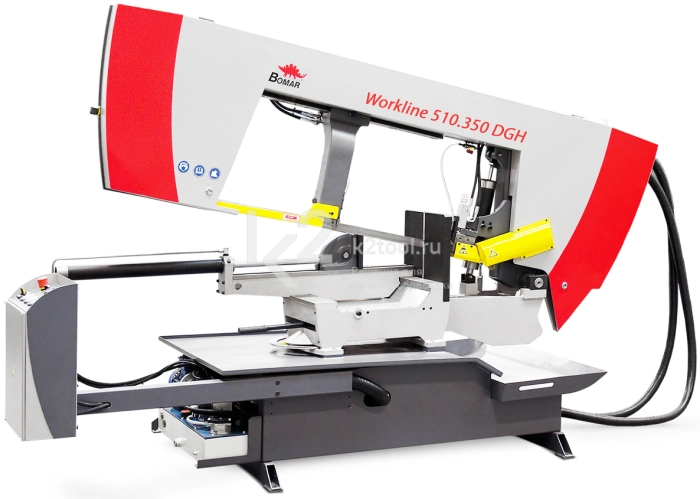

Workline 510.350 DGH — это полуавтоматический ленточнопильный станок маятникового типа. Пильная рама поворачивается в обе стороны в диапазоне от -60° до +60°.
Тиски станка оснащены гидроцилиндром, работающим на всю длину штока. Большая, легко читаемая мерная линейка отображает угол поворота пильной рамы. Скорость ленточного полотна и скорость подачи пильной рамы регулируется бесступенчато с панели управления.
Наличие автоматического регулятора давления на заготовку обеспечивает точный и прямой рез, а также долгий срок эксплуатации ленточного полотна. Съёмный поддон включает в себя сетку для разделения стружки от охлаждающей жидкости.
Углы резания
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|
0° | 350 мм | 510×350 мм | 510×350 мм | 350×350 мм | 250 мм | 250×250 мм | 510×175 мм |
45° R | 350 мм | 400×100 мм | 340×350 мм | 340×340 мм | |||
45° L | 350 мм | 415×100 мм | 360×350 мм | 350×350 мм | |||
60° R | 250 мм | 260×100 мм | 220×350 мм | 240×240 мм | |||
60° L | 270 мм | 280×100 мм | 220×350 мм | 260×260 мм |
Технические характеристики
Тип станка | Полуавтоматический |
Тип исполнения | Маятниковый |
Мощность двигателя | 3 кВт |
Скорость движения ленточного полотна | 20-120 м/мин |
Размер ленточного полотна | 4780×34×1,1 мм |
Максимальный размер заготовки | 510×350 мм |
Минимальное раскрытие тисков | 5 мм |
Поворот пильной рамы | -60º…+60º |
Габариты | 2500×1070×1450 мм |
Масса | 710 кг |
Комплектация
- Редуктор.
- Система подачи СОЖ.
- Твердосплавные направляющие ленточной пилы.
- Механизм поворота пильной рамы.
- Щетка для очистки.
- Большой контейнер для стружки.
- Быстрозажимные тиски.
- Привод л/п с бесступенчатой регулировкой скорости.
- Автоматическая регулировка усилия при резке.
- Электронный контроль разрыва полотна.
- Датчик натяжения полотна.
