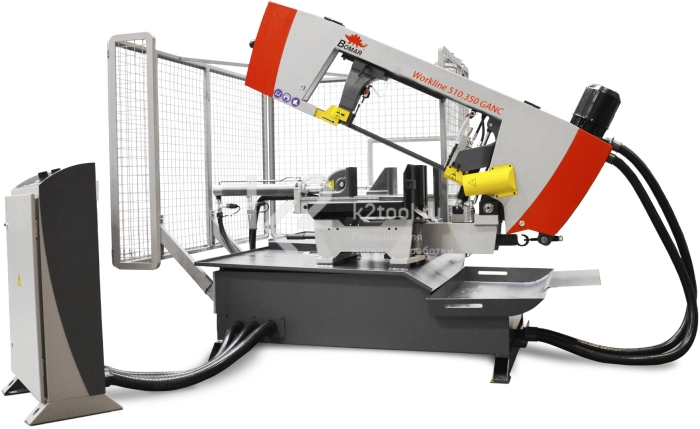

Workline 510.350 GA — автоматический ленточнопильный станок с ЧПУ и возможностью резки под углом.
Пильная рама вращается в диапазоне от 0° до 60°. Имеет возможно резать заготовки как по отдельности, так и пачками (при использовании дополнительного устройства пакетной резки). Максимальная длина заготовки за одну подачу тисков без перехвата составляет 600 мм. Для удобства резки заготовок большой длины возможно использование опционального рольганга.
Углы резания
 |
 |
 |
 |
 |
 |
|
| 0° | 350 мм | 510×350 мм | 510×350 мм | 350×350 мм | 250 мм | 250×250 мм |
| 45° | 350 мм | 400×100 мм | 340×350 мм | 340×340 мм | ||
| 60° | 250 мм | 260×100 мм | 220×350 мм | 240×240 мм |
Технические характеристики
| Тип станка | Автоматический |
| Тип исполнения | Маятниковый |
| Мощность двигателя | 3 кВт |
| Параметры сети | 400 В / 50 Гц |
| Скорость движения ленточного полотна | 20-120 м/мин |
| Размер ленточного полотна | 4780×34×1,1 мм |
| Максимальный размер заготовки | 510×350 мм |
| Минимальное раскрытие тисков | 5 мм |
| Высота подачи материала | 761 мм |
| Поворот пильной рамы | -60º…+60º |
| Габариты | 2460×2430×1540 мм |
| Масса | 950 кг |
Комплектация
- Редуктор.
- Механизм поворота пильной рамы.
- Быстрозажимные тиски.
- Устройство подачи заготовок.
- ЧПУ контроллер.
- Панель управления с мембранной клавиатурой и диалоговым текстовым дисплеем.
- Основные и подающие тиски, работающие на всю длину штока гидроцилиндра.
- Бесступенчатая регулировка скорости ленточного полотна пилы.
- Высокоточные твердосплавные направляющие блоки пильного полотна.
- Бесступенчатая регулировка усилия и скорости подачи пильной рамы.
- Автоматическая регулировка давления пилы, в зависимости от сопротивляемости заготовки.
- Автоматическое выключение станка, при недостаточном натяжении ленточного полотна или его повреждении.
- Цифровая регулировка высоты подъёма пильной рамы.
- Мощный и надёжный привод.
- Высокоточные подающие тиски с магнитным датчиком.
- Система подачи СОЖ.
- Щетка для очистки.
- Большой контейнер для стружки.
