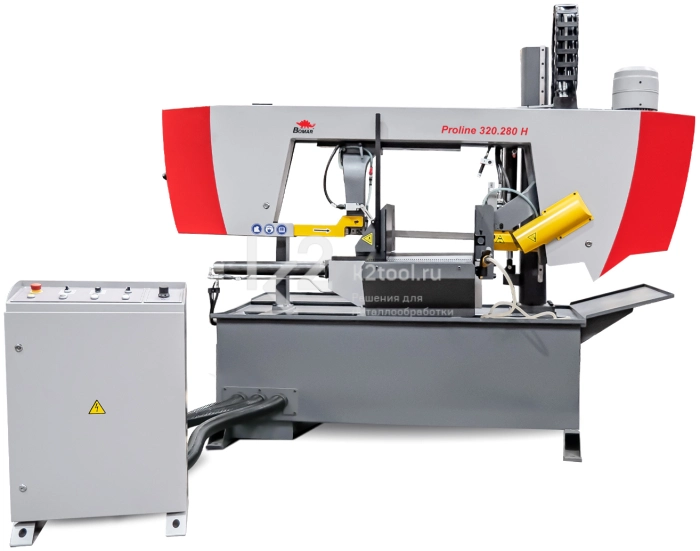

ProLine 320.280 H — это полуавтоматический ленточнопильный станок двухколонного исполнения для раскроя заготовок под прямым углом. Применяется для раскроя как отдельных заготовок, так и связок, используя устройство пакетной резки.
Большой современный пульт управления располагается рядом со станком. Мощные гидравлические тиски фиксируют заготовку гидравлическими цилиндрами, работающими на всю длину штока. Губки тисков располагаются с обеих сторон линии реза, удерживая как заготовку, так и саму отрезаемую часть.
Станок оснащён ограничителем движения подвижной губки тисков в зависимости от положения направляющей ленточного полотна. Данное устройство предотвращает поломку станка и позволяет экономить время оператора на наладку тисков для пиления новой заготовки. Станок также оснащен гидроцилиндром подъёма и опускания пильной рамы с системой контроля давления на заготовку.
Углы резания
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|
0° | 280 мм | 320×280 мм | 320×280 мм |
280×280 мм |
150 мм | 150×150 мм |
320×140 мм |
Технические характеристики
Тип станка | Полуавтоматический |
Тип исполнения | Двухколонный |
Мощность двигателя | 2,2 кВт |
Параметры сети | 3×400 В / 50 Гц |
Скорость движения ленточного полотна | 20-120 м/мин |
Размер ленточного полотна | 3800×27×0,9 мм |
Максимальный размер заготовки | 320×280 мм |
Минимальное раскрытие тисков | 5 мм |
Поворот пильной рамы | 0º |
Габариты | 2172×1197×1771 мм |
Масса | 800 кг |
Комплектация
- Редуктор.
- Автоматическая система контроля давления пилы на заготовку.
- Твердосплавные направляющие ленточной пилы.
- Механизм поворота пильной рамы.
- Быстрозажимные тиски.
- Привод л/п с бесступенчатой регулировкой скорости.
- Автоматическая регулировка усилия при резке.
- Переносная панель управления.
- Электронный контроль разрыва полотна.
- Датчик натяжения полотна.
- Система подачи СОЖ.
- Щетка для очистки.
- Большой контейнер для стружки.
