Многофункциональный мобильный комплекс CENTER JUNIOR предназначен для обработки гидравлических труб и объединяет в себе весь необходимый функционал: резка, снятие фаски, гибка, развальцовка под углом 37° и предварительная сборка колец стандарта DIN 2353.
Особенности
- Мощный комплекс обеспечивает высокую производительность.
- Электро-механическое управление.
- Встроенный пневматический компрессор для внутренней очистки труб.
- Станок оснащен колесиками для удобной транспортировки.
- Спереди расположен отсек для хранения инструментов.
- Система безопасности обеспечивает надежную защиту деталей станка и оператора.
- Подходит как для мастерской, так и для серийного производства.
- Инструменты поставляются в соответствии с нормами UNI ISO 8434-2 и DIN 3949.
Технические характеристики
| Гибка труб ∅ | 6-42×4 мм |
| Развальцовка 37° | 6-42×4 мм |
| Предварительная сборка 24° | 6-42×4 мм |
| Снятие фаски (внутр./внеш. зачистка) | 6-42 мм |
| Резка труб (макс. ∅) | 100 мм |
| Материал труб | Нерж. сталь (AISI 316 TI) |
| Угл. сталь (ST 37.4) | |
| Параметры питания | 230 В, 50 Гц, 1-фазный |
| Мощность | 4600 Вт (6,2 л.с.) |
| Производительность компрессора | 220 л/м |
| Масса без масла | 305 кг |
| Объем бака | 5 л |
| Габариты | 1515×1000×1210 мм |
| Специальные параметры питания | Опционально |

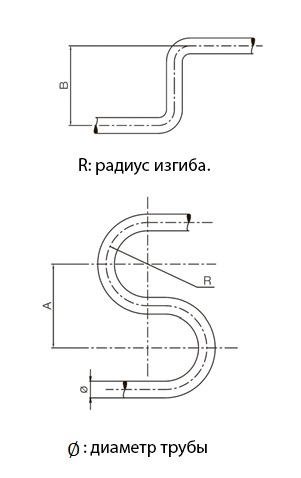

Радиус и угол изгиба трубогибочного шаблона
| Стандартный гибочный шаблон | ||||
| Диаметр трубы ∅ | Средний радиус изгиба | Макс. угол изгиба | A | B |
| 6 мм | 15 мм | 170° | 60 мм | 70 мм |
| 8 мм | 16,5 мм | 170° | 60 мм | 70 мм |
| 10 мм | 27,5 мм | 170° | 70 мм | 115 мм |
| 12 мм | 32,7 мм | 170° | 80 мм | 120 мм |
| 14 мм | 46 мм | 170° | 110 мм | 180 мм |
| 15 мм | 46 мм | 170° | 110 мм | 180 мм |
| 16 мм | 48 мм | 170° | 110 мм | 180 мм |
| 18 мм | 48 мм | 170° | 110 мм | 190 мм |
| 20 мм | 66 мм | 160° | 140 мм | 230 мм |
| 22 мм | 66 мм | 160° | 140 мм | 240 мм |
| 25 мм | 81,5 мм | 160° | 170 мм | 270 мм |
| 28 мм | 81 мм | 160° | 180 мм | 300 мм |
| 30 мм | 98,5 мм | 150° | 220 мм | 300 мм |
| 35 мм | 125,5 мм | 120° | 250 мм | 440 мм |
| 38 мм | 116 мм | 120° | 250 мм | 440 мм |
| 42 мм | 126 мм | 120° | 250 мм | 440 мм |
| Гибочный шаблон Витворта | ||||
| Диаметр трубы ∅ | Средний радиус изгиба | Макс. угол изгиба | A | B |
| 1/4" (6,35 мм) | 16,5 мм | 170° | 60 мм | 70,1 мм |
| 3/8" (12,7 мм) | 27,4 мм | 170° | 70,1 мм | 115 мм |
| 1/2" (12,7 мм) | 32,5 мм | 170° | 80 мм | 120 мм |
| 5/8" (15,8 мм) | 47,8 мм | 170° | 110 мм | 180 мм |
| 3/4" (19 мм) | 47,8 мм | 170° | 110 мм | 180 мм |
| 1" (25,4 мм) | 81,3 мм | 160° | 170 мм | 270 мм |
| 1 1/4" (31,75 мм) |
100,8 мм | 150° | 220 мм | 300 мм |
| 1 1/2" (38,1 мм) |
115,8 мм | 120° | 250 мм | 440 мм |
Таблица разъемов и "чашечек"
| Диаметр трубы | Легкая серия (L) | Тяжелая серия (S) |
| 6 мм | да | да |
| 8 мм | да | да |
| 10 мм | да | да |
| 12 мм | да | да |
| 14 мм | – | да |
| 15 мм | да | – |
| 16 мм | – | да |
| 18 мм | да | – |
| 20 мм | – | да |
| 22 мм | да | – |
| 25 мм | – | да |
| 28 мм | да | – |
| 30 мм | – | да |
| 35 мм | да | – |
| 38 мм | – | да |
| 42 мм | да | – |
Таблица развальцовочных инструментов
| Диаметр трубы в мм | Диаметр трубы в дюймах |
| 6 мм | 1/4" |
| 8 мм | 5/16" |
| 10 мм | 3/8" |
| 12 мм | 1/2" |
| 14 мм | |
| 15 мм | |
| 16 мм | 5/8" |
| 18 мм | |
| 20 мм | 3/4" |
| 25 мм | 1" |
| 30 мм | |
| 32 мм | 1 1/4" |
| 38 мм | 1 1/2" |
| 42 мм |
