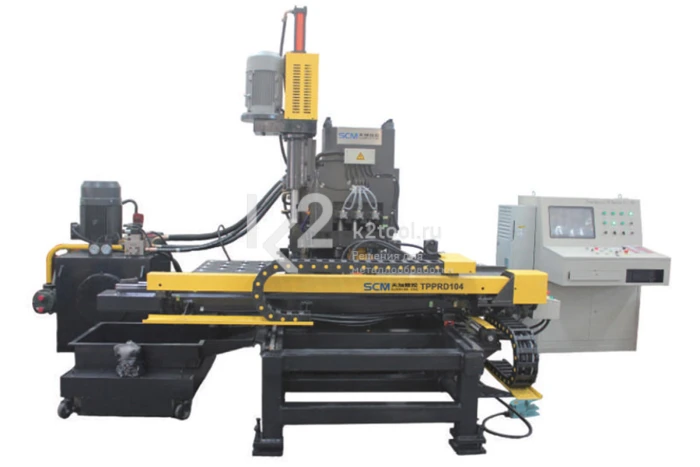

Гидравлический станок с ЧПУ для пробивки, сверления и маркировки листового проката TPPD104
Гидравлический станок с ЧПУ для пробивки, сверления и маркировки листового проката TPPD104/TPPRD104Гидравлический станок с ЧПУ для пробивки, сверления и маркировки листового проката TPPD104/TPPRD104Гидравлический станок с ЧПУ для пробивки, сверления и маркировки листового проката TPPD104/TPPRD104Гидравлический станок с ЧПУ для пробивки, сверления и маркировки листового проката TPPD104/TPPRD104Гидравлический станок с ЧПУ для пробивки, сверления и маркировки листового проката TPPD104/TPPRD104
Цена по запросу
Добавить к заказу

Запросить цену Купить в один клик
Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата через Яндекc.Кассу банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

Артикул: TPPD104

Гидравлический станок с ЧПУ для пробивки, сверления и маркировки листового проката TPPD104

Размер заготовки
1500 x 800 мм
1500 x 1000 мм

Специальный станок с ЧПУ для пробивки, сверления и маркировки листового проката, используемый при производстве вышек и опор, а также в других отраслях металлопромышленности.

Особенности

  • Станок имеет высокопрочную C-образную сварную раму с большим рабочим пространством.
  • В машине установлены четыре автоматические станции: две пробивочные, одна маркировочная и одна сверлильная.
  • Система зажима может быть настроена для работы с заготовками различных размеров благодаря блоку фиксации заготовки и шариковым опорам.
  • Оси X и Y приводятся в действие и контролируются ПЛК и сервоприводом при помощи системы шарико-винтовой передачи. Таким образом ЧПУ задает положение пуансона и автоматизирует весь рабочий процесс. Оператору достаточно ввести габариты заготовки, для того, чтобы возобновить ранее выполненную задачу.
  • Сервопривод под контролем ЧПУ обеспечивает высокую эффективность, стабильной и точность обработки деталей.
  • Важные функциональные компоненты имеют модульную структуру, благодаря чему их легко ремонтировать и заменять.
  • Пробивка, сверление и маркировка заготовки за 1 проход.
  • Простое программирование, чтение CAD-чертежей, возможность интеграции сторонних программ, написанных с помощью специального ПО. Использование файловой системы TEKLA (например, NC1).
  • Самодиагностика неисправностей.
  • Оси X и Y приводятся в действие сервоприводом и системой ШВП по линейной направляющей, обеспечивая максимальную точность обработки.

Технические характеристики

Модель TPPD104
Максимальный размер заготовки ДхШ 1500×1000 мм
Макс. диаметр пробивки Ø 26 мм
Толщина пробиваемого материала 5-25 мм (Q235)
Макс. диаметр сверления Ø 50 мм
Макс. толщина сверления 40 мм
Сила пробивки 1000 кН
Сила маркировки 800 кН
Минимальное расстояние между
отверстием и краем пластины
Пробивка 25 мм
Сверление Зависит от диаметра отверстия
Размер фигуры 14×10×19 мм
Кол-во фигур 12
Количество рабочих станций 4
Скорость подачи при сверлении 25-280 мм/мин
Ход сверлильного шпинделя 180 мм
Скорость вращения сверлильного шпинделя 120-560 об/мин
Программирование AutoCAD или стороннее ПО
Габариты Д×Ш×В 3200×3000×2600 мм
Масса 6000 кг
