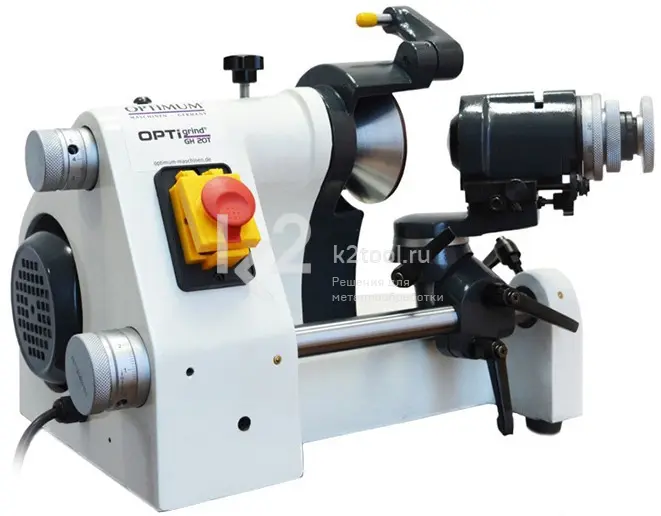

Универсальный станок для заточки сверл, фрез, резцов и другого инструмента различной геометрии.
Особенности
- Разнообразное применение благодаря очень широким возможностям настроек.
- Обеспечивает быструю и легкую заточку сверл, фрез, токарных резцов, штихелей, пробойников, упорных центров и др.
- Надежная, устойчивая к вибрации конструкция и прецизионный шпиндель обеспечивают высокое качество заточки.
- Простая работа и техобслуживание.
- Микрометрическая продольная и поперечная подача держателя инструмента.
- Индексная головка с 24 фиксированными положениями и посадочной поверхностью 5С.
- Большие возможности изготовления гравировальных штихелей (цилиндрических и конических).
Технические характеристики
| Параметры заточки | |
| Периферийная скорость круга | 35 м/с |
| Частота вращения | 5000 об/мин |
| Заточка однозубых фрез* | до Ø 12 мм |
| Заточка токарных резцов | до 21×21 мм |
| Заточка сверл* | до Ø 12 мм |
| Заточка концевых фрез* | до Ø 12 мм |
| Держатель инструмента | |
| Продольная подача | 140 мм |
| Микрометрическая продольная подача | 18 мм |
| Микрометрическая поперечная подача | 6 мм |
| Регулировка угла | |
| Вертикальный / обратный угол | 0-40° |
| Горизонтальный угол / шлифовка конусов | 0-180° |
| Негативный угол | 0-52° |
| Цанги | |
| Тип цанг | 5С |
| Размер цанг | Ø 1-16 мм |
| Параметры питания | 380 В |
| Мощность | 370 Вт |
| Габариты станка | 350×450×350 мм |
| Масса станка | 45 кг |
* С цангами из комплекта поставки.
Комплектация
- 5 цанг размером 4 / 6 / 8 / 10 / 12 мм.
- Корундовый круг Ø100×50×Ø20 мм.
- Алмазный круг Ø100×50×Ø20 мм.
- Приспособление для заточки токарных резцов.
- Приспособление для заточки концевых фрез.
- Приспособление для заточки спиральных сверл.
- Алмаз для правки.
- Руководство по эксплуатации на русском языке.
Аксессуары
| Подставка под станок, арт. 857 4015 |
|
- Круг корундовый Ø100×50×Ø20 мм, арт. 310 0128.
- Круг алмазный Ø100×50×Ø20 мм, арт. 310 0129.
