Гидравлические вальцовочные станки 3R RBH выполняют прокатку листового металла из алюминия и нержавеющей стали толщиной до 60 мм.
Особенности
- Гидропривод проводит подачу верхнего и боковых валов при помощи планетарного редуктора.
- Два цифровых индикатора позволяют легко позиционировать нижние валы.
- Прочный корпус выполнен из стали ST-52.
- Стальные валы качественно обработаны и индукционно закалены (SAE 1050).
- Двухскоростная рабочая система для изделий от Ø 280 мм.
- Мобильная электронная панель управления регулирует ход работы станка, движение и параллельность валов.
- Соответствует стандартам CE.

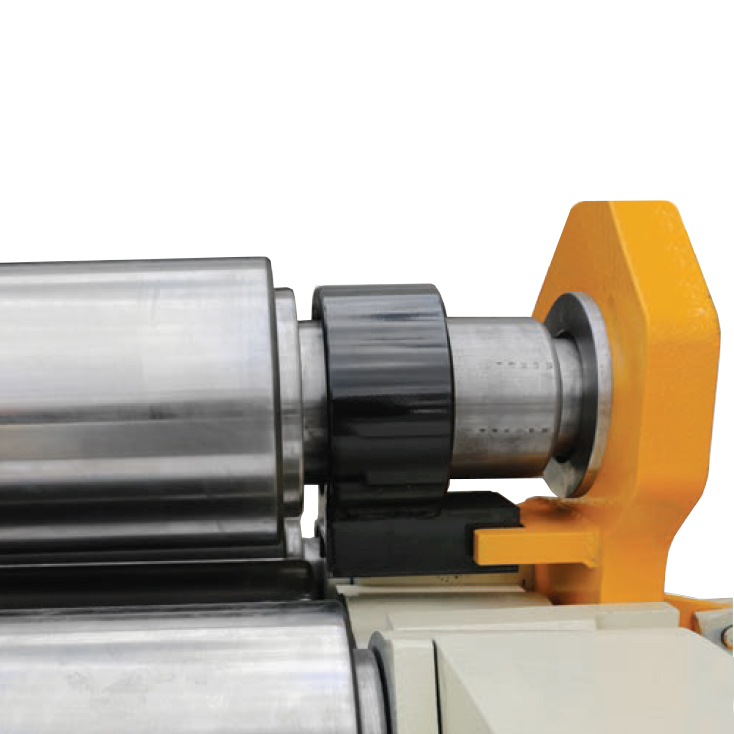

Верхняя крышка валов закрывается гидравлически

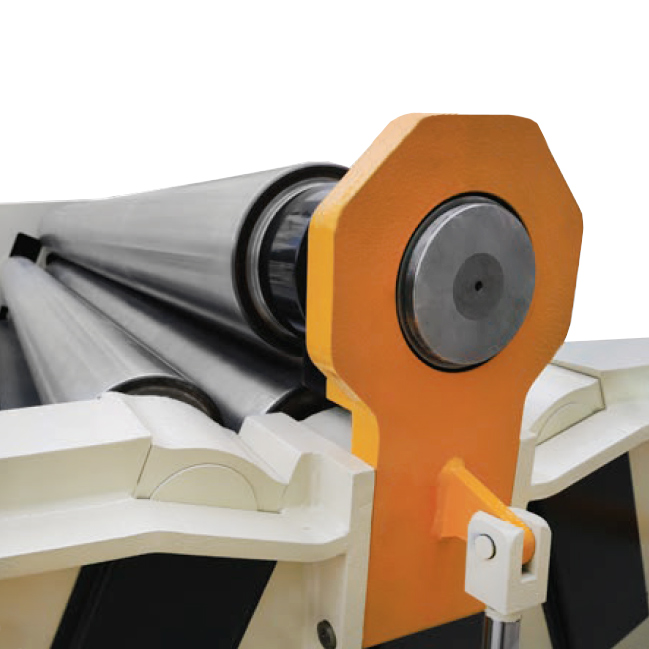

Устройство для конической гибки

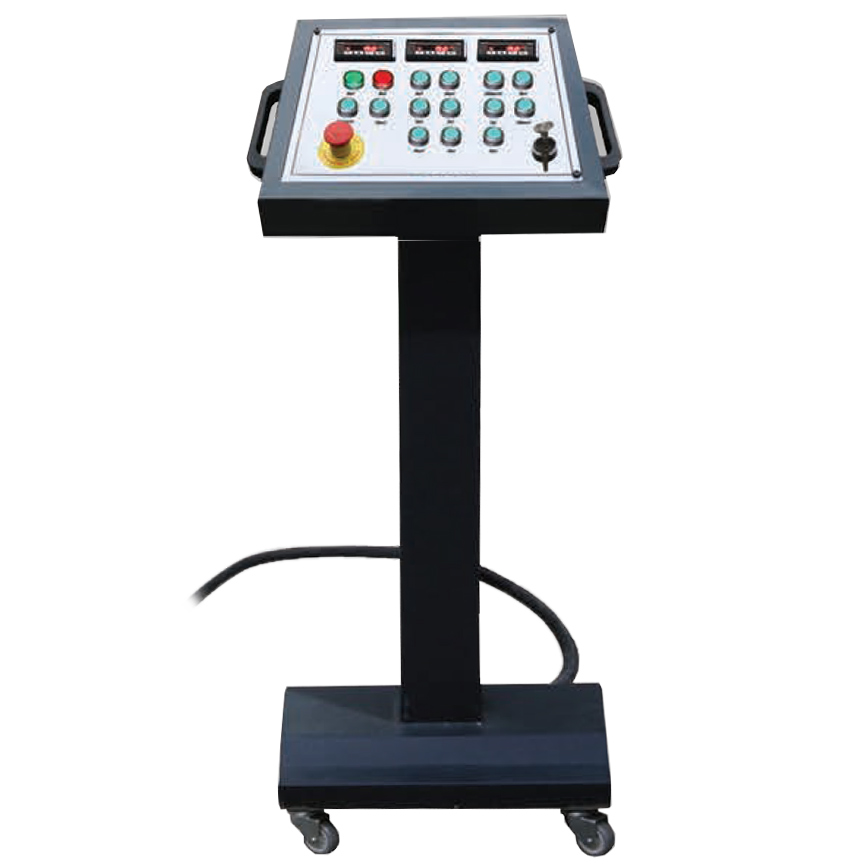

Панель управления

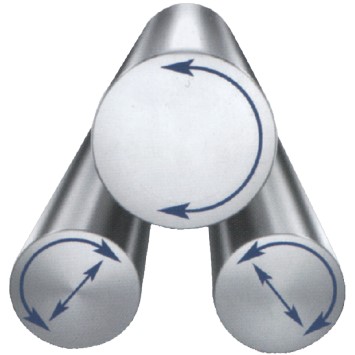

Принцип действия
Технические характеристики
Рабочая длина 2070 мм
Модель
|
Толщина листа с предподгибом
|
Толщина листа без предподгиба
|
Центр. вал
|
Боковой вал
|
Мощность
|
Рабочая скорость
|
Габариты
|
Масса
|
∅×1,5*
|
∅×5*
|
∅×1,5*
|
∅×5*
|
3R RBH 2070x210
|
8 мм
|
10 мм
|
10 мм
|
12 мм
|
Ø 210 мм
|
Ø 190 мм
|
7,5 кВт
|
5 м/мин
|
3450×1250×1400 мм
|
4300 кг
|
3R RBH 2070x240
|
10 мм
|
13 мм
|
13 мм
|
15 мм
|
Ø 240 мм
|
Ø 220 мм
|
7,5 кВт
|
5 м/мин
|
3450×1350×1550 мм
|
5160 кг
|
3R RBH 2070x280
|
12 мм
|
16 мм
|
16 мм
|
18 мм
|
Ø 280 мм
|
Ø 260 мм
|
7,5 кВт
|
5 м/мин
|
4150×1450×1650 мм
|
7700 кг
|
3R RBH 2070x300
|
16 мм
|
20 мм
|
20 мм
|
22 мм
|
Ø 300 мм
|
Ø 280 мм
|
11 кВт
|
5 м/мин
|
4150×1550×1650 мм
|
8200 кг
|
3R RBH 2070x320
|
16 мм
|
20 мм
|
20 мм
|
25 мм
|
Ø 320 мм
|
Ø 300 мм
|
22 кВт
|
1,15-5 м/мин
|
4650×2000×1850 мм
|
10300 кг
|
3R RBH 2070x350
|
20 мм
|
25 мм
|
25 мм
|
30 мм
|
Ø 350 мм
|
Ø 330 мм
|
22 кВт
|
1,15-5 м/мин
|
4650×2050×1850 мм
|
11000 кг
|
3R RBH 2070x380
|
25 мм
|
30 мм
|
30 мм
|
35 мм
|
Ø 380 мм
|
Ø 360 мм
|
37 кВт
|
1,15-5 м/мин
|
4650×2150×1950 мм
|
13150 кг
|
3R RBH 2070x420
|
30 мм
|
35 мм
|
35 мм
|
40 мм
|
Ø 420 мм
|
Ø 400 мм
|
37 кВт
|
1,15-5 м/мин
|
4750×2300×2350 мм
|
16500 кг
|
3R RBH 2070x460
|
35 мм
|
40 мм
|
40 мм
|
50 мм
|
Ø 460 мм
|
Ø 440 мм
|
60 кВт
|
1,15-5 м/мин
|
5100×2550×2900 мм
|
21600 кг
|
3R RBH 2070x500
|
40 мм
|
45 мм
|
45 мм
|
55 мм
|
Ø 500 мм
|
Ø 480 мм
|
60 кВт
|
1,4 м/мин
|
5250×2550×2900 мм
|
30500 кг
|
3R RBH 2070x550
|
45 мм
|
50 мм
|
50 мм
|
60 мм
|
Ø 550 мм
|
Ø 530 мм
|
66 кВт
|
1,4 м/мин
|
5750×2350×3100 мм
|
35600 кг
|
* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.
Рабочая длина 2570 мм
Модель
|
Мин. ∅ изделия с предподгибом
|
Мин. ∅ изделия без предподгиба
|
Центр. вал
|
Боковой вал
|
Мощность
|
Рабочая скорость
|
Габариты
|
Масса
|
∅×1,5*
|
∅×5*
|
∅×1,5*
|
∅×5*
|
3R RBH 2570x210
|
6 мм
|
8 мм
|
8 мм
|
10 мм
|
Ø 210 мм
|
Ø 190 мм
|
7,5 кВт
|
5 м/мин
|
3950×1250×1400 мм
|
4670 кг
|
3R RBH 2570x240
|
8 мм
|
10 мм
|
10 мм
|
12 мм
|
Ø 240 мм
|
Ø 220 мм
|
7,5 кВт
|
5 м/мин
|
3950×1350×1550 мм
|
5770 кг
|
3R RBH 2570x280
|
10 мм
|
13 мм
|
13 мм
|
15 мм
|
Ø 280 мм
|
Ø 260 мм
|
7,5 кВт
|
5 м/мин
|
4650×1450×1600 мм
|
7820 кг
|
3R RBH 2570x300
|
12 мм
|
16 мм
|
16 мм
|
18 мм
|
Ø 300 мм
|
Ø 280 мм
|
11 кВт
|
5 м/мин
|
4650×1550×1650 мм
|
9200 кг
|
3R RBH 2570x320
|
13 мм
|
16 мм
|
16 мм
|
20 мм
|
Ø 320 мм
|
Ø 300 мм
|
22 кВт
|
1,15-5 м/мин
|
5150×2000×1850 мм
|
11000 кг
|
3R RBH 2570x350
|
16 мм
|
20 мм
|
20 мм
|
25 мм
|
Ø 350 мм
|
Ø 330 мм
|
22 кВт
|
1,15-5 м/мин
|
5150×2050×1850 мм
|
12600 кг
|
3R RBH 2570x380
|
20 мм
|
25 мм
|
25 мм
|
30 мм
|
Ø 380 мм
|
Ø 360 мм
|
37 кВт
|
1,15-5 м/мин
|
5150×2150×1950 мм
|
14400 кг
|
3R RBH 2570x420
|
25 мм
|
30 мм
|
30 мм
|
35 мм
|
Ø 420 мм
|
Ø 400 мм
|
37 кВт
|
1,15-5 м/мин
|
5250×2300×2350 мм
|
19040 кг
|
3R RBH 2570x460
|
30 мм
|
35 мм
|
35 мм
|
45 мм
|
Ø 460 мм
|
Ø 440 мм
|
60 кВт
|
1,15-5 м/мин
|
5600×2050×2450 мм
|
23600 кг
|
3R RBH 2570x500
|
35 мм
|
40 мм
|
40 мм
|
50 мм
|
Ø 500 мм
|
Ø 480 мм
|
60 кВт
|
1,4 м/мин
|
5750×2550×2900 мм
|
33500 кг
|
3R RBH 2570x550
|
40 мм
|
45 мм
|
45 мм
|
55 мм
|
Ø 550 мм
|
Ø 530 мм
|
66 кВт
|
1,4 м/мин
|
6050×2650×3100 мм
|
40500 кг
|
* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.
Рабочая длина 3070 мм
Модель
|
Мин. ∅ изделия с предподгибом
|
Мин. ∅ изделия без предподгиба
|
Центр. вал
|
Боковой вал
|
Мощность
|
Рабочая скорость
|
Габариты
|
Масса
|
∅×1,5*
|
∅×5*
|
∅×1,5*
|
∅×5*
|
3R RBH 3070x210
|
4 мм
|
6 мм
|
6 мм
|
7 мм
|
Ø 210 мм
|
Ø 190 мм
|
7,5 кВт
|
5 м/мин
|
4500×1250×1400 мм
|
5305 кг
|
3R RBH 3070x240
|
6 мм
|
8 мм
|
8 мм
|
10 мм
|
Ø 240 мм
|
Ø 220 мм
|
7,5 кВт
|
5 м/мин
|
4500×1350×1550 мм
|
6700 кг
|
3R RBH 3070x280
|
80 мм
|
10 мм
|
10 мм
|
12 мм
|
Ø 280 мм
|
Ø 260 мм
|
7,5 кВт
|
5 м/мин
|
5200×1450×1650 мм
|
8470 кг
|
3R RBH 3070x300
|
10 мм
|
13 мм
|
13 мм
|
15 мм
|
Ø 300 мм
|
Ø 280 мм
|
11 кВт
|
5 м/мин
|
5200×1550×1650 мм
|
10000 кг
|
3R RBH 3070x320
|
10 мм
|
13 мм
|
13 мм
|
16 мм
|
Ø 320 мм
|
Ø 300 мм
|
22 кВт
|
1,15-5 м/мин
|
5700×2000×1850 мм
|
12000 кг
|
3R RBH 3070x350
|
13 мм
|
16 мм
|
16 мм
|
20 мм
|
Ø 350 мм
|
Ø 330 мм
|
22 кВт
|
1,15-5 м/мин
|
5700×2050×1850 мм
|
13500 кг
|
3R RBH 3070x380
|
16 мм
|
20 мм
|
20 мм
|
25 мм
|
Ø 380 мм
|
Ø 360 мм
|
37 кВт
|
1,15-5 м/мин
|
5700×2150×1950 мм
|
15800 кг
|
3R RBH 3070x420
|
20 мм
|
25 мм
|
25 мм
|
30 мм
|
Ø 420 мм
|
Ø 400 мм
|
37 кВт
|
1,15-5 м/мин
|
5800×2300×2350 мм
|
21500 кг
|
3R RBH 3070x460
|
25 мм
|
30 мм
|
30 мм
|
40 мм
|
Ø 460 мм
|
Ø 440 мм
|
60 кВт
|
1,15-5 м/мин
|
6150×2050×2450 мм
|
25500 кг
|
3R RBH 3070x500
|
30 мм
|
35 мм
|
35 мм
|
45 мм
|
Ø 500 мм
|
Ø 480 мм
|
60 кВт
|
1,4 м/мин
|
5750×2550×2900 мм
|
35500 кг
|
3R RBH 3070x550
|
35 мм
|
40 мм
|
40 мм
|
50 мм
|
Ø 550 мм
|
Ø 530 мм
|
66 кВт
|
1,4 м/мин
|
6050×2650×3100 мм
|
43500 кг
|
* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.
Рабочая длина 4100 мм
Модель
|
Мин. ∅ изделия с предподгибом
|
Мин. ∅ изделия без предподгиба
|
Центр. вал
|
Боковой вал
|
Мощность
|
Рабочая скорость
|
Габариты
|
Масса
|
∅×1,5*
|
∅×5*
|
∅×1,5*
|
∅×5*
|
3R RBH 4100x240
|
4 мм
|
5 мм
|
5 мм
|
6 мм
|
Ø 240 мм
|
Ø 220 мм
|
7,5 кВт
|
5 м/мин
|
5450×1350×1550 мм
|
7760 кг
|
3R RBH 4100x280
|
5 мм
|
7 мм
|
7 мм
|
8 мм
|
Ø 280 мм
|
Ø 260 мм
|
7,5 кВт
|
5 м/мин
|
6200×1450×1650 мм
|
11000 кг
|
3R RBH 4100x300
|
8 мм
|
10 мм
|
10 мм
|
12 мм
|
Ø 300 мм
|
Ø 280 мм
|
11 кВт
|
5 м/мин
|
6200×1550×1650 мм
|
12300 кг
|
3R RBH 4100x320
|
6 мм
|
8 мм
|
8 мм
|
10 мм
|
Ø 320 мм
|
Ø 300 мм
|
22 кВт
|
1,15-5 м/мин
|
6700×2000×1850 мм
|
13500 кг
|
3R RBH 4100x350
|
8 мм
|
10 мм
|
10 мм
|
12 мм
|
Ø 350 мм
|
Ø 330 мм
|
22 кВт
|
1,15-5 м/мин
|
6700×2050×1850 мм
|
15300 кг
|
3R RBH 4100x380
|
10 мм
|
13 мм
|
13 мм
|
16 мм
|
Ø 380 мм
|
Ø 360 мм
|
37 кВт
|
1,15-5 м/мин
|
7000×2150×1950 мм
|
18450 кг
|
3R RBH 4100x420
|
13 мм
|
16 мм
|
16 мм
|
20 мм
|
Ø 420 мм
|
Ø 400 мм
|
37 кВт
|
1,15-5 м/мин
|
6800×2300×2350 мм
|
23820 кг
|
3R RBH 4100x460
|
16 мм
|
20 мм
|
20 мм
|
30 мм
|
Ø 460 мм
|
Ø 440 мм
|
60 кВт
|
1,15-5 м/мин
|
7150×2050×2950 мм
|
32500 кг
|
3R RBH 4100x500
|
20 мм
|
25 мм
|
25 мм
|
35 мм
|
Ø 500 мм
|
Ø 480 мм
|
60 кВт
|
1,4 м/мин
|
7800×2250×2900 мм
|
40500 кг
|
3R RBH 4100x550
|
25 мм
|
30 мм
|
30 мм
|
40 мм
|
Ø 550 мм
|
Ø 530 мм
|
66 кВт
|
1,4 м/мин
|
7800×2350×3100 мм
|
50600 кг
|
* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.
Комплектация
- Вальцовочный станок Rollbend 3R RBH.
- Индукционно закаленные валы.
- Мобильная электронная панель управления.
- Гидравлическая система балансировки.
- Устройство для конической гибки.
- Руководство по эксплуатации.
Доп. аксессуары
- Кран для поддержки заготовок большого диаметра.
- Гидравлические боковые опоры для поддержки изделий большого диаметра.
- Стол подачи материала.
- Бесступенчатая регулировка скорости вращения.
- Система масляного охлаждения.
