Листогибочный гидравлический пресс Ermaksan Speed Bend 6 осей

Станки листогибочные с ЧПУ SPEED BEND оснащены новейшими системами (электронной и гидравлической) за счет чего обеспечивается более высокая скорость работы и повторяемость.

Электронно-регулируемые гидроклапаны установленные на прессе, обеспечивают возможность высокоточного регулирования основных параметров гидропривода и жесткие циклы управления. Также все ответственные детали пресса выполнены со сверхпрецизионной точностью, что в конечном итоге сказывается на высоком качестве и точности гибки.

Особенности

  • Гибочный пресс опционально сконфигурирован так, что закрывает 90% всех задач гибки.
  • Моторизированное бомбирование увеличивает скорость настройки на другие толщины листа.
  • Имеет - 4 оси заднего упора, что упрощает настройку под геометрию детали, даёт возможность выполнять сложные гибы.

Система крепления пуансонов - PROMECAM - AMADA – быстросъемная.

4-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – независимые оси).

Моторизированная клиновая система компенсации бомбирования.

Линейные датчики Hеidenhain (Германия).

Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия) – размеры матрицы и производитель зависят от мощности пресса

Технические характеристики

Модель SPEED BEND 1270-40 SPEED BEND 1270-60 SPEED BEND 2100-40 SPEED BEND 2100-60 SPEED BEND 2600-60 SPEED BEND 2600-100 SPEED BEND 2600-135 SPEED BEND 3100-100 SPEED BEND 3100-135 SPEED BEND 3100-175 SPEED BEND 3100-220 SPEED BEND 3100-260 SPEED BEND 3100-320 SPEED BEND 3100-400 SPEED BEND 3100-500 SPEED BEND 3760-175 SPEED BEND 3760-220 SPEED BEND 3760-320 SPEED BEND 4100-135 SPEED BEND 4100-175 SPEED BEND 4100-220 SPEED BEND 4100-260 SPEED BEND 4100-320 SPEED BEND 4100-400 SPEED BEND 4100-500 SPEED BEND 4100-600 SPEED BEND 4100-1250 SPEED BEND 4100-1500 SPEED BEND 4270-135 SPEED BEND 4270-220 SPEED BEND 4270-400 SPEED BEND 4270-600 SPEED BEND 6100-220 SPEED BEND 6100-320 SPEED BEND 6100-400 SPEED BEND 6100-500 SPEED BEND 6100-600 SPEED BEND 6100-800 SPEED BEND 6100-1000 SPEED BEND 6100-1250 SPEED BEND 6100-1500 SPEED BEND 7100-400 SPEED BEND 7100-500 SPEED BEND 7100-600 SPEED BEND 7100-800 SPEED BEND 7100-1000 SPEED BEND 7100-1250 SPEED BEND 7100-1500 SPEED BEND 8100-320 SPEED BEND 8100-400 SPEED BEND 8100-500 SPEED BEND 8100-600 SPEED BEND 8100-800 SPEED BEND 8100-1000 SPEED BEND 8100-1250 SPEED BEND 8100-1500 SPEED BEND 8100-2000 SPEED BEND 8100-2500 SPEED BEND 8100-3000

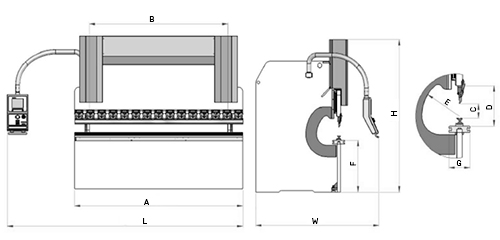

Рабочая длина A мм 1270 1270 2100 2100 2600 2600 2600 3100 3100 3100 3100 3100 3100 3100 3100 3760 3760 3760 4100 4100 4100 4100 4100 4100 4100 4100 4100 4100 4270 4270 4270 4270 6100 6100 6100 6100 6100 6100 6100 6100 6100 7100 7100 7100 7100 7100 7100 7100 8100 8100 8100 8100 8100 8100 8100 8100 8100 8100 8100
Усилие гибки тонн 40 60 40 60 60 100 135 100 135 175 220 260 320 400 500 175 220 320 135 175 220 260 320 400 500 600 1250 1500 135 220 400 600 220 320 400 500 600 800 1000 1250 1500 400 500 600 800 1000 1250 1500 320 400 500 600 800 1000 1250 1500 2000 2500 3000
Расстояние между колоннами B мм 1050 1000 1700 1700 2200 2200 2200 2600 2600 2600 2600 2600 2600 2550 2450 3250 3250 3250 3600 3600 3600 3600 3600 3550 3400 3400 3000 2900 3780 3780 3780 3600 5100 5100 5100 5100 5100 5100 5100 5000 4900 6100 6100 6100 6100 6100 6000 5900 7100 7100 7100 7100 7100 7100 7000 6500 6100 6100 6100
Скорость опускания по оси Y мм/с 140 200 140 200 200 200 160 200 200 180 180 140 140 110 80 180 180 140 200 180 180 140 140 110 80 80 70 70 200 180 110 80 130 80 80 80 80 80 70 70 70 80 80 80 80 70 70 70 80 80 80 80 80 70 70 70 70 70 70
Скорость гибки по ось Y мм/с 17 14 17 14 14 12 12 12 12 12 10 11 10,5 8,4 7,4 12 10 10,5 12 12 10 11 10,5 8,4 7,4 8,3 6 5,5 12 10 8,4 8,3 11 10,5 8,4 7,4 8,3 6 6 6 5,5 8,4 7,4 8,3 6 6 6 5,5 10,5 8,4 7,4 8,3 6 6 6 5,5 5,4 5,2 5,2
Cкорость возврата Y мм/с 170 165 170 165 165 190 190 190 190 190 185 135 150 130 65 190 185 150 190 190 185 135 150 130 65 75 80 80 190 185 130 75 125 75 65 65 75 65 50 55 55 65 65 75 65 50 55 55 75 65 65 75 65 50 55 55 60 60 60
Бомбирование стандартн. - - моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз. моториз.
Расстояние по оси x мм 500 500 500 500 500 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 1000 1000 800 800 800 800 800 800 800 800 800 1000 1000 1000 1000 800 800 800 1000 1000 1000 1000 800 800 800 800 1000 1000 1000 1000 1000 1000 1000
Скорость по оси Х мм/с 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500
Расстояние по оси R мм 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250
Скорость по оси R мм/с 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350
Кол-во пальцев заднего упора шт. 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
Кол-во передних поддержек шт. 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
Кол-во масла л 80 150 80 150 150 200 300 200 300 300 300 300 400 400 500 300 300 400 300 300 300 300 400 400 500 500 1200 1500 300 300 400 500 300 400 400 500 500 800 1000 1200 1500 400 500 500 800 1000 1200 1500 400 400 500 500 800 1000 1200 1500 2000 2500 3000
Мощность кВт 5,5 7,5 5,5 7,5 7,5 11 15 11 15 15 18,5 22 30 30 30 15 18,5 30 15 15 18,5 22 30 30 30 37 55 75 15 18,5 30 37 18,5 30 30 30 37 37 45 55 75 30 30 37 37 45 55 75 30 30 30 37 37 45 55 75 2 x 45 2 x 55 2 x 75
Ход C мм 170 275 170 275 275 275 275 275 275 275 275 275 375 375 375 275 275 375 275 275 275 275 375 375 375 375 510 610 275 275 375 375 275 375 375 375 375 410 510 510 610 375 375 375 410 510 510 610 375 375 375 375 410 510 510 610 800 800 800
Просвет D мм 387 530 387 530 530 530 550 530 550 550 550 550 650 650 675 550 550 650 550 550 550 550 650 650 675 675 1000 1100 550 550 650 675 550 650 650 675 675 710 900 1000 1100 650 675 675 710 900 1000 1100 650 650 675 675 710 900 1000 1100 1300 1300 1300
Зев E мм 350 410 350 410 410 410 410 410 410 410 410 410 410 510 510 410 410 410 410 410 410 410 410 510 510 510 610 610 410 410 510 510 410 410 510 510 510 610 610 610 610 510 510 510 610 610 610 610 410 510 510 510 610 610 610 610 610 610 610
Высота стола F мм 850 900 850 900 900 900 900 900 900 900 900 900 900 1000 1020 900 900 900 900 900 900 900 900 1000 1100 900 800 800 900 900 1000 900 1100 1100 1100 900 900 900 800 800 800 900 900 900 900 800 800 800 900 900 900 900 900 800 800 800 750 750 750
Ширина стола G мм 90 90 90 90 90 90 90 90 90 90 200 220 240 240 240 90 160 220 90 90 160 200 220 240 240 240 440 480 90 160 240 240 180 180 200 240 240 240 340 380 400 200 240 240 240 320 360 400 160 160 220 220 240 280 320 360 400 440 480
Длина L мм 2150 2250 2900 3250 3750 3750 3750 4250 4250 4250 4550 4550 4550 4550 4900 4900 5100 5100 5100 5100 5150 5150 5350 5450 5450 5900 5900 5900 5280 5320 5600 6100 7500 7500 7650 7900 7900 7900 7900 7900 7900 8500 8500 8500 8500 8500 8500 8500 9500 9500 9600 9600 9650 9650 9650 9650 9500 9600 9700
Высота H мм 2300 2750 2300 2750 2750 2800 2800 2800 2800 2800 2850 2900 3200 3470 3750 2800 2900 3150 2800 2850 3000 3000 3150 3470 3850 3650 4600 5000 2800 3000 3470 3700 3200 3350 3750 3700 3900 4100 4350 4800 5000 3750 3850 3950 4250 4400 5000 5100 3700 4000 4000 4200 4250 4500 5200 5200 5600 5700 5900
Ширина W мм 1650 1960 1650 1960 1960 1950 2050 1950 2050 2150 2250 2350 2450 2650 2650 2150 2250 2450 2100 2150 2250 2350 2450 2650 2650 2650 3300 3700 2150 2250 2650 2650 2350 2450 2650 2650 2650 3050 3250 3400 3700 2650 2650 2650 3050 3250 3400 3700 2500 2650 2650 2950 3050 3250 3400 3700 4350 4700 4700
Масса кг 3200 4300 4100 5800 6200 7000 8400 7600 8800 9600 11700 15200 17500 21500 27700 11100 12800 20800 10800 12100 14000 16900 22600 27000 32500 38000 77670 92070 11100 14800 27300 39600 26000 32000 40600 44000 50000 63000 72320 93720 106630 48000 53000 63000 71000 85070 107270 128000 49000 55000 63000 71000 90000 96640 121860 136110 210000 277000 320000
Скорость по осям X1,X2 мм/с 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500
Скорость по осям R1,R2 мм/с 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350
Скорость по осям Z1,Z2 мм/с 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000

Комплектация

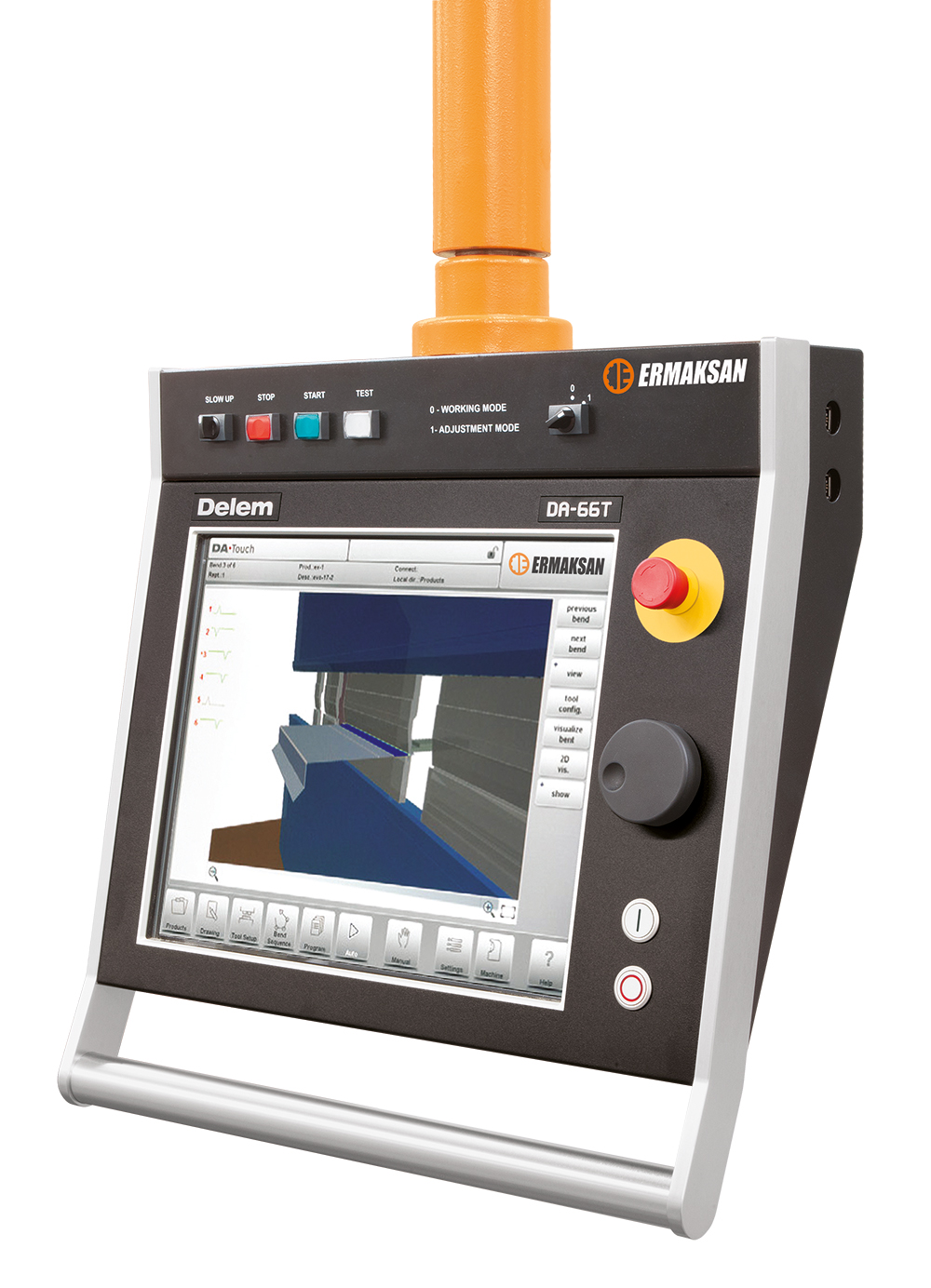

Контроллер Delem DA-66T 2D

Современный контроллер ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса.
Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного остановки, маховик, кнопки пуска и остановки.

  • Серво / 2-ступенчатое управление мощностью переменного тока.
  • Unipolair / управление преобразователем частоты.
  • Управление клапаном прямого давления.
  • Прямой пропорциональный клапан Y1, Y2.
  • Прямое управление бомбированием.
  • Тандемная операция.

Дополнительная комплектация

Гидравлическая или гидродинамическая система компенсации прогиба (бомбирования

Дополнительные пальцы заднего упора

6 осевой задний упор ТИП – ATF

Пневматическая система зажима пуансонов

Гидравлическая система зажима пуансонов

Передние, автоматизированные опоры для поддержки листа AP3+AP4
