На сегодняшний день в области сварки есть большое разнообразие сварочных кареток. Основной и главной функцией данного оборудования является улучшение качества сварного шва за счет сохранения стабильных параметров в процессе сварки.

Вопрос механизации сварки на производствах всегда был актуален. На данный момент мы предлагаем решения данной задачи с помощью наших сварочных кареток или, как их еще называют, сварочных тракторов производства Promotech (Польша).

Линейка сварочных кареток Promotech

Каждая модель имеет огромное количество аксессуаров, что значительно увеличивает ее функционал, благодаря чему вы с легкостью можете решить несколько задач одной моделью.

Так все же, как правильно подобрать сварочную каретку?

Основные параметры при выборе сварочной каретки

  • Тип изделия (лист, труба, обечайка, балка и прочее).
  • Толщина изделия и наличие разделки кромки.
  • Пространственное положение в процессе сварки.

Для примера разберем несколько конкретных задач.

Сварка листов из Ст.3 толщиной 10 мм, с разделкой кромки под 45° в горизонтальном положении

Для выполнения этой задачи мы используем сварочную каретку Lizard и дополнительную оснастку: блок колебаний, гибкий рельс с магнитными блоками и держатель гибкого рельса.

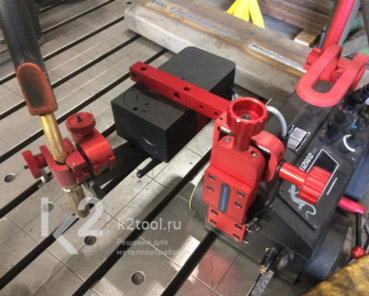

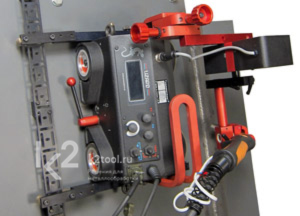

Сварочная каретка Lizard

Выставляем параметры: скорость перемещения, ширину осцилляции, скорость осцилляции, время задержки горелки в крайних положениях при выполнении осцилляции и общую длину сварного шва (по желанию). Осцилляция — это колебание той или иной величины выше или ниже ее среднего значения.

Блок осцилляции (колебаний) можно устанавливать как вертикально (для маятниковой осцилляции), так и горизонтально (для линейной осцилляции). Это напрямую влияет на чешуйчатость сварного шва.

На видео ниже вы увидите маятниковый тип осцилляции, с помощью которого мы выполнили задачу.

Ниже представлены фото сварного шва, полученного при маятниковой осцилляции.

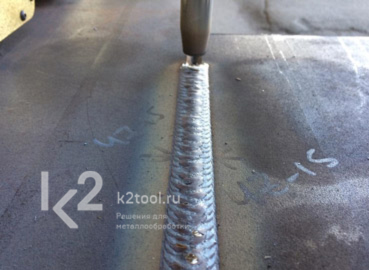

Сварной шов при маятниковом типе осцилляции каретки Lizard

Сварной шов при маятниковом типе осцилляции каретки Lizard

А на этих фото мы меняем способ на линейный и сразу видим разницу исполнения сварного шва.

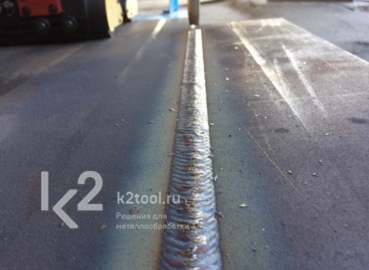

Сварной шов при линейном типе осцилляции каретки Lizard

Сварной шов при линейном типе осцилляции каретки Lizard

Сварка балки из Ст.3 шириной 220 мм и толщиной 7 мм

Для решения этой задачи мы берем супер компактную каретку Mini Spider с питанием от аккумуляторной батареи, которая с легкостью справится со сваркой угловых соединений в ограниченном пространстве при отсутствии электричества.

Сварка цистерны из нержавеющей стали диаметром 10 метров и толщиной 10 мм

Для такой непростой задачи мы берем сварочную каретку Gecko с гибкими направляющими рельсами, оснащенными вакуумной системой крепления на неферромагнитных поверхностях.

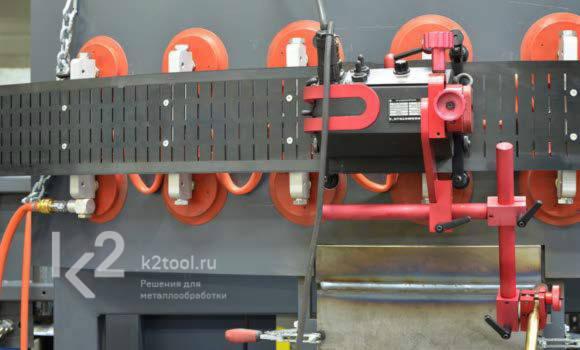

Сварочная каретка Gecko

Гибкие рельсы могут подключаться двумя способами:

  • Последовательное соединение
    Сварной шов при линейном типе осцилляции
    Сварной шов при линейном типе осцилляции
  • Параллельное соединение
    Сварной шов при линейном типе осцилляции
    Сварной шов при линейном типе осцилляции

Видео подготовки сварочной каретки Gecko

Существует огромное количество других задач, которые можно решить с помощью простой механизации сварки для получения высокого качества сварных соединений.

Наши специалисты помогут вам подобрать сварочную каретку и аксессуары, просто пришлите ваше техническое задание или звоните для консультации.
